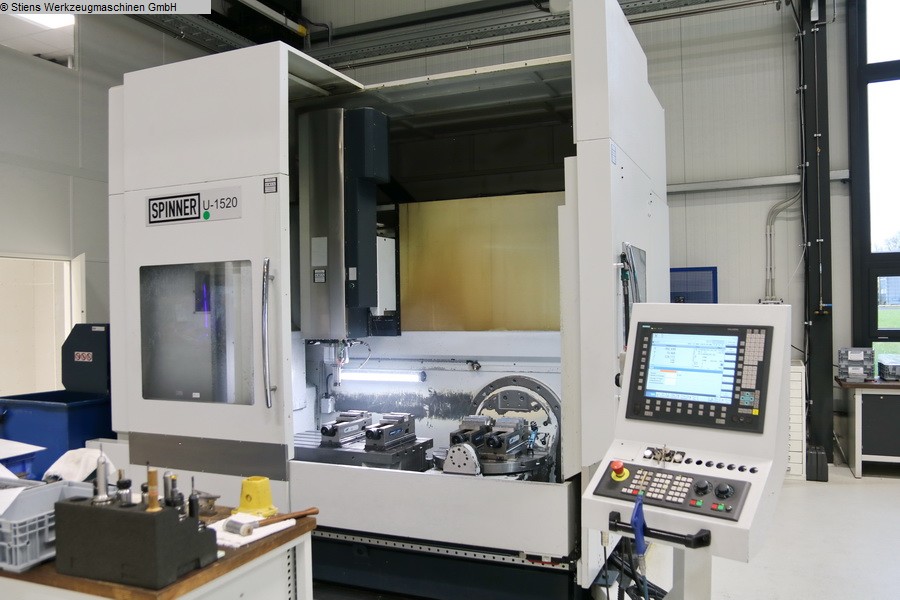

| MACHINE DATA SHEET / KONEEN TIEDOT | Spinner U5 – 1520 | |
| Brand / Merkki | Spinner | |
| Model / Malli | U5 – 1520 | |
| Category | Machining centers / Koneistuskeskukset | |
| Subcategory | 5 axis machining center | |
| Construction year / Valmistusvuosi | 2013 | |
| Location / Sijainti | Germany | |
| Country of origin / Alkuperämaa | Germany | |

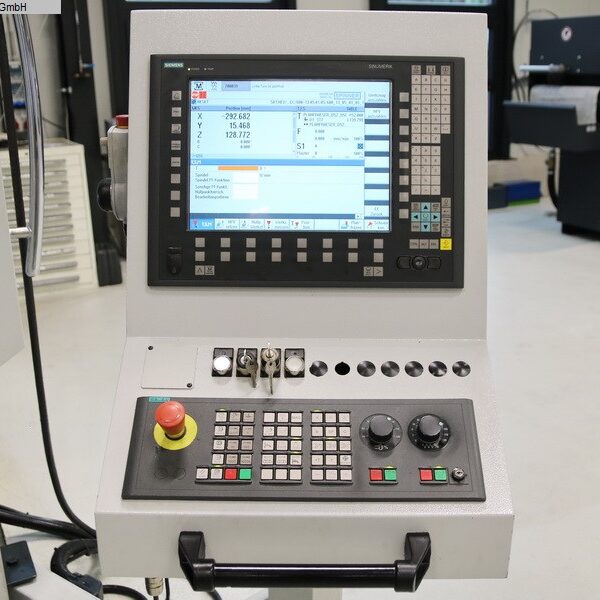

| Control / Ohjaus | Siemens 840 DSL | |

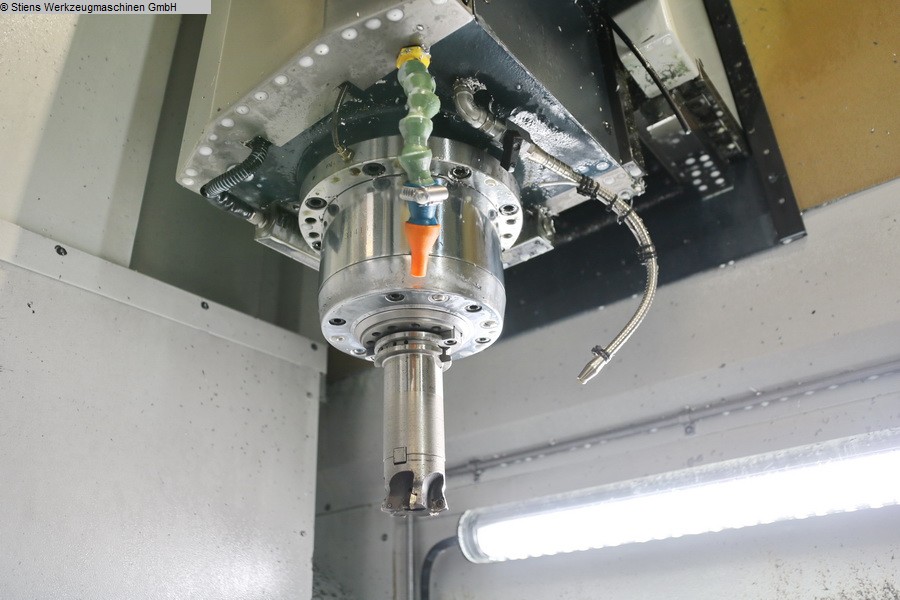

| Spinde speed range / Karan kierrosalue | 12000 | r/min / 1/min |
| Spindle power / Karateho | 19 | kW / kW |
| Spindle torque / Karan vääntömomentti | 121 | Nm / Nm |
| Through Spindle cooling / Läpikaran jäähdytys | 22 | bar / bar |

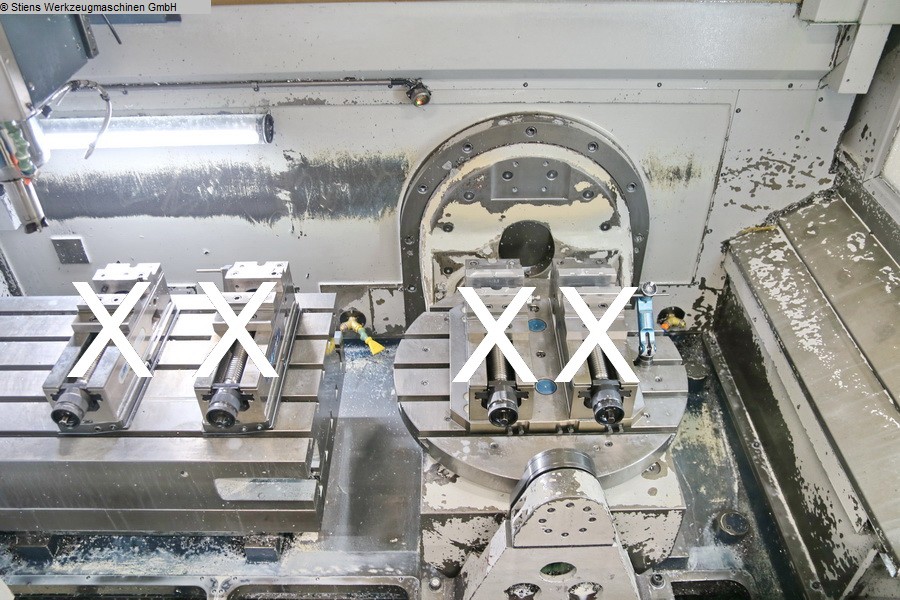

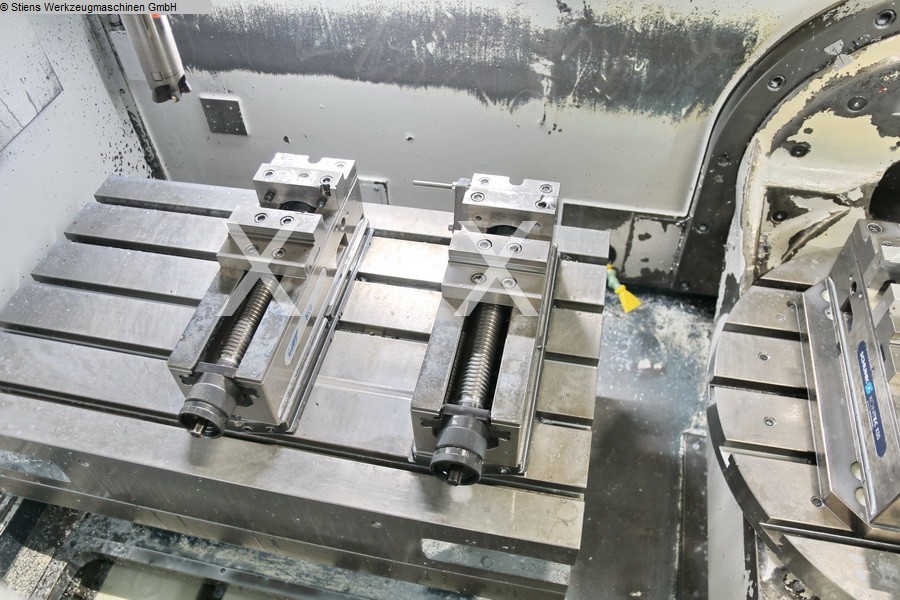

| TABLE SIZE / PÖYDÄN KOKO | ||
| Table Lenght / Pituus | 920 | mm |
| Table Depth / Syvyys | 540 | mm |

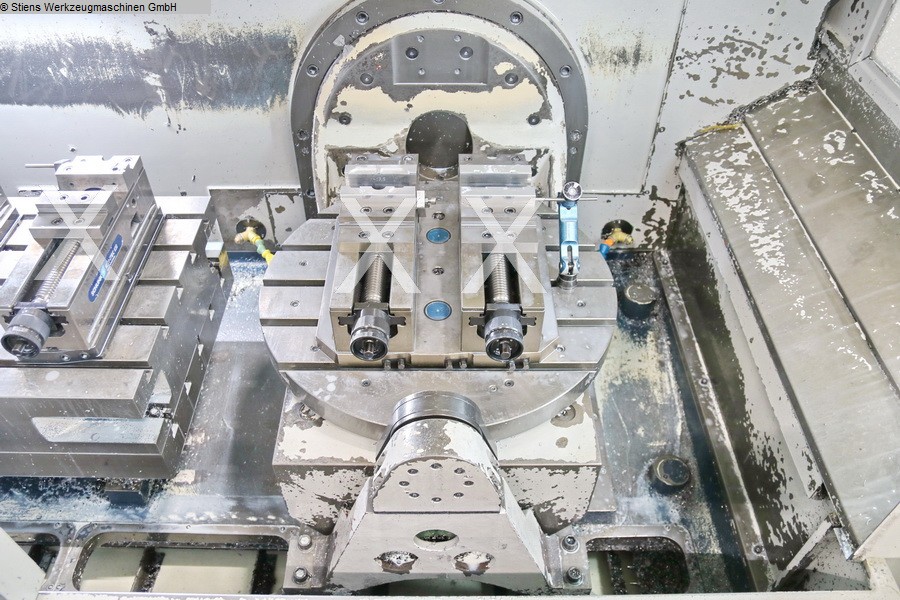

| Table diameter / Halkaisija | 500 | mm |
| Table speed range / Pöydän nopeus | 25 | r/min / 1/min |
| MOVEMENT LENGTHS / LIIKEPITUUDET | ||
| X-movement / X-liike | 1520 | mm / mm |
| Y-movement / Y-liike | 520 | mm / mm |
| Z-movement / Z-liike | 420 | mm / mm |
| B-movement / B-liike | -90 / +110 | degree / ast |
| C-movement / C-liike | 360 | degree / ast |
| Tool holder type / Työkalupitimen tyyppi | SK 40 | |

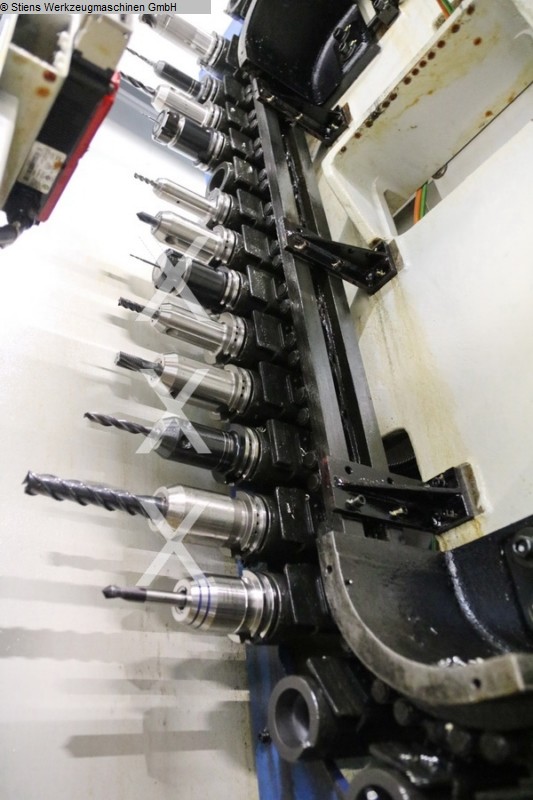

| Number of tool slots / Työkalupaikat | 54 | pcs / kpl |
| Measurement Blum TC 50 / 3D-probe Blum TC 50 | Yes | |
| Chip conveyor / Lastunkuljetin | Yes | |

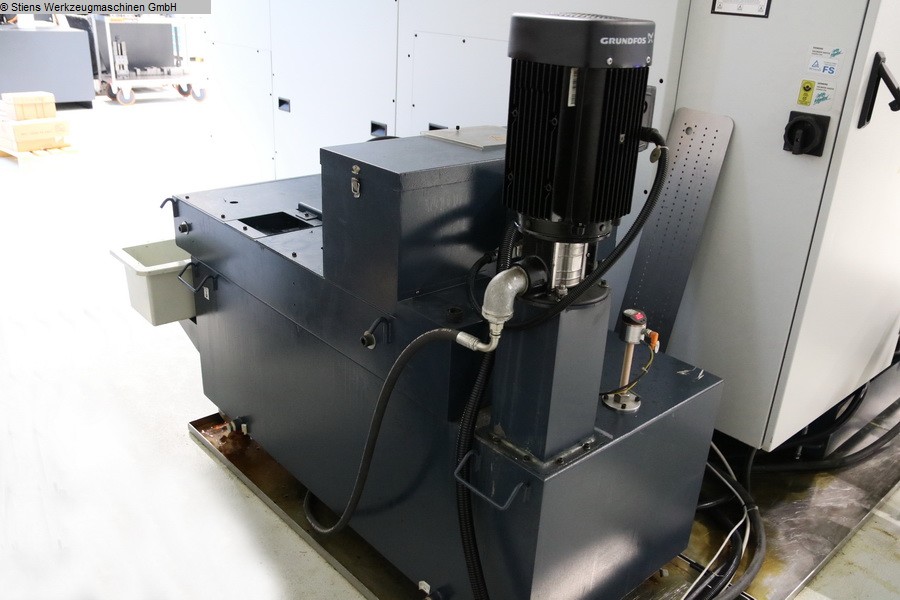

| Coolant paper band filter / Lastuamisnesteen suodatus | Yes | |
| MACHINE DIMENSIONS / KONEEN ULKOMITAT | ||
| Width / Leveys | 3500 | mm |
| Depth / Syvyys | 3100 | mm |
| Height / Korkeus | 10500 | mm |
