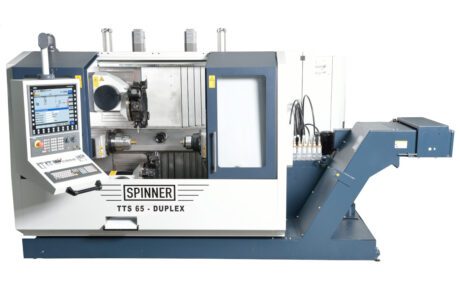

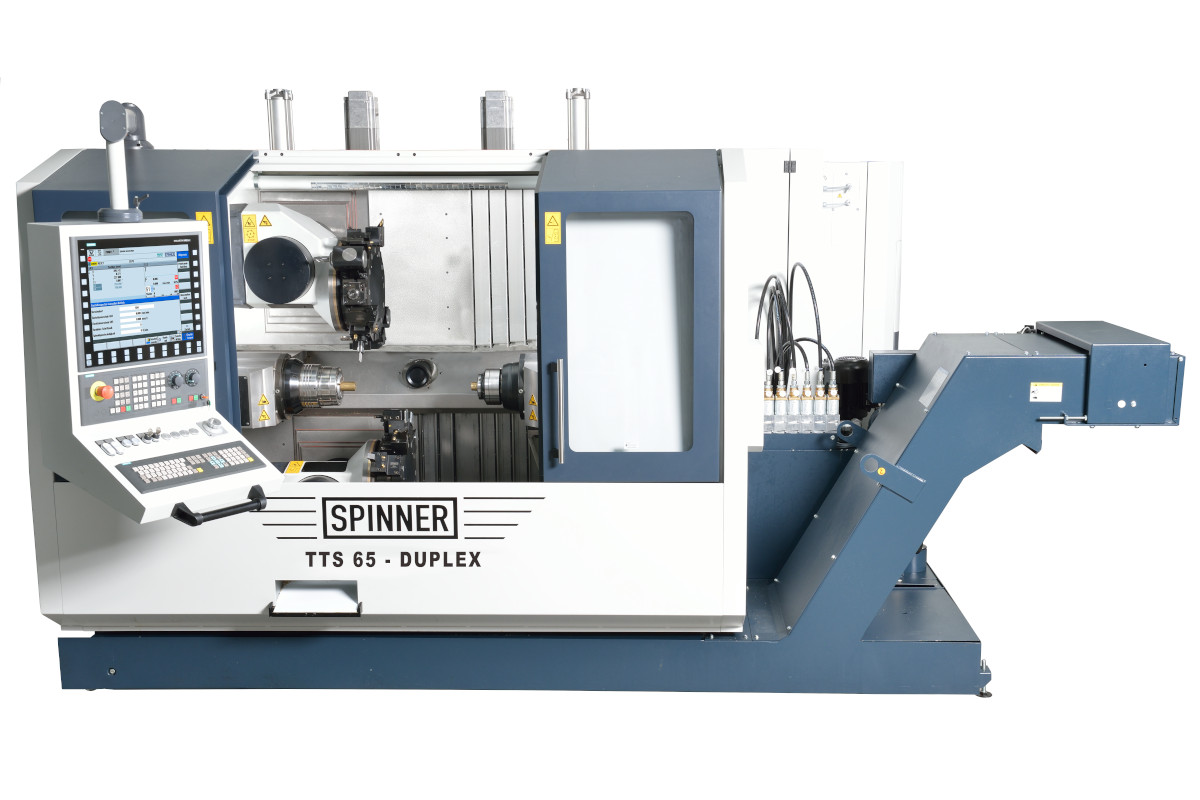

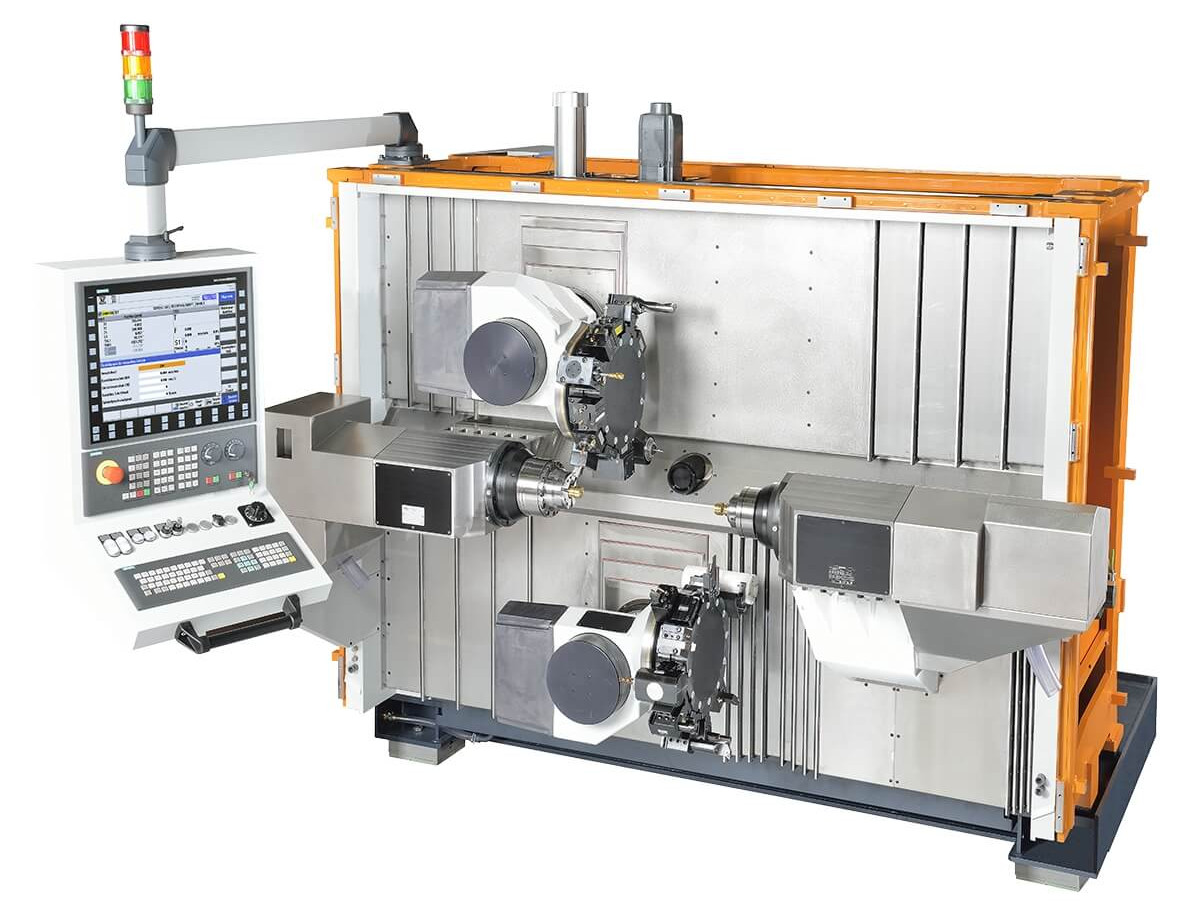

Spinner TTS-DUPLEX monitoimisorvi 2:lla revolverilla
TTS-Duplex on tehokas sorvauskeskus kahdella itsenäisellä revolverilla. Varusteina mm.:
- Pää- ja vastakara
- Y-akseli
- Nopeat liikkeet ja kiihtyvyydet

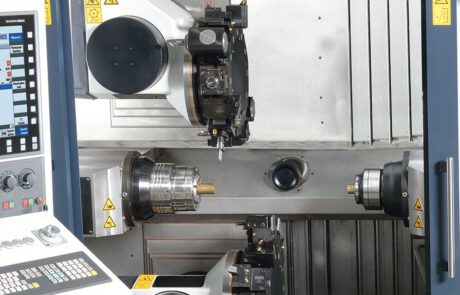

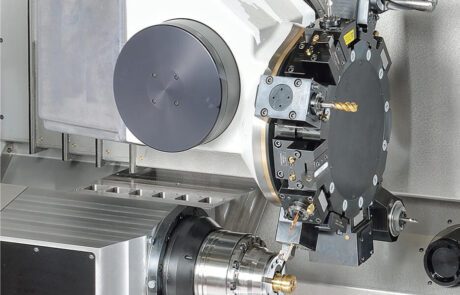

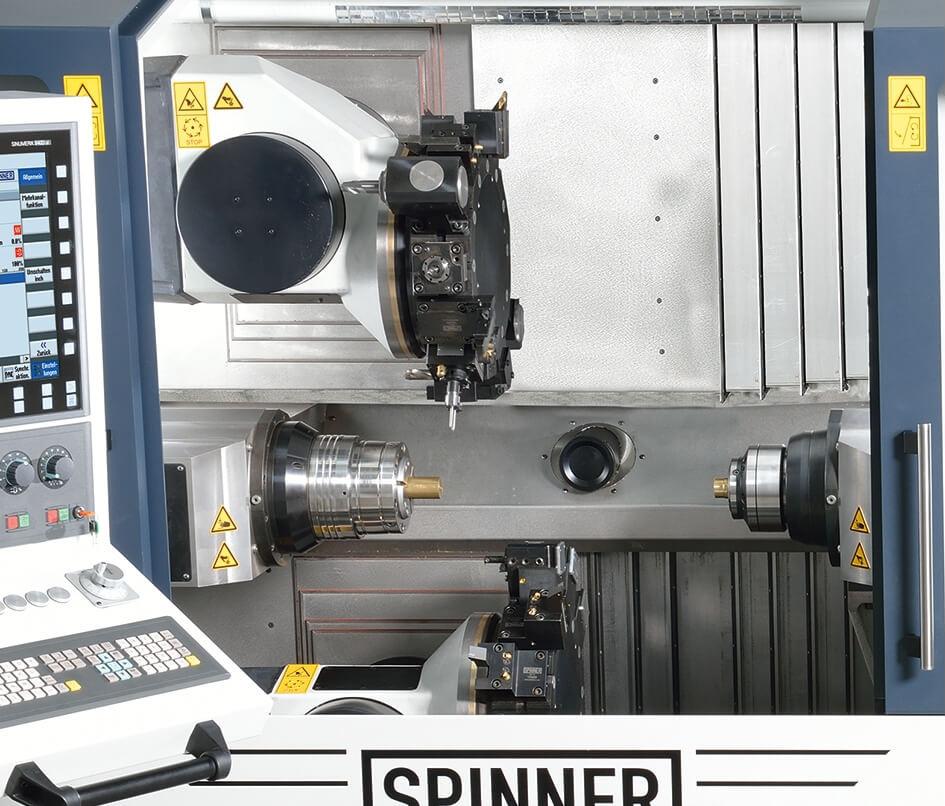

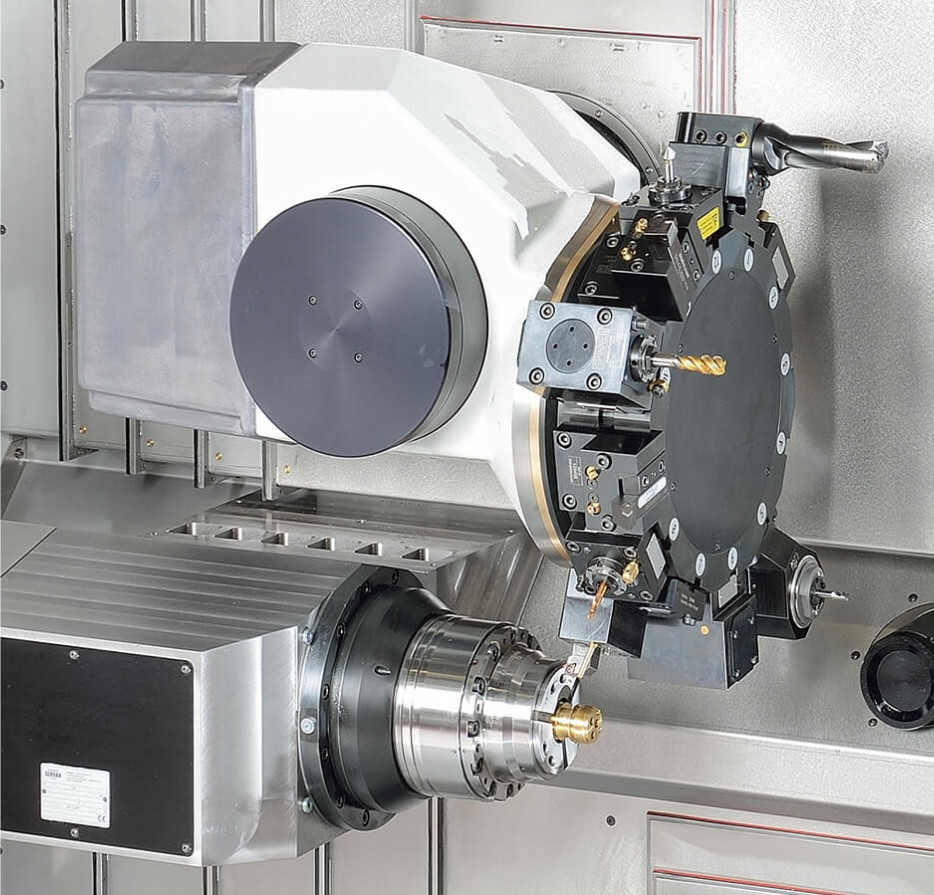

- Spinnerin valmistamat nopeat servorevolverit
- Värinänvaimennusjärjestelmä auttaa nostamaan lastuamistehoa

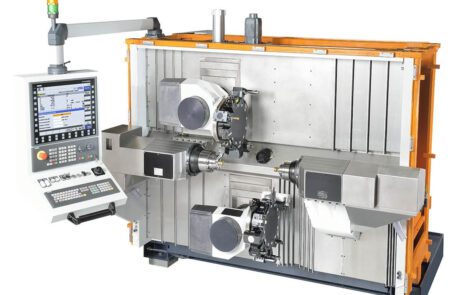

- 90 asteen runko jossa optimaalinen lastun poisto
Tyypillisiä käyttökohteita TTS koneille on monimutkaisten kappaleiden valmistus.
| Työkappaleen koko | |
| Halkaisija | 1-150 mm |
| Pituus | 1-150 mm |
| Akseliliikkeet | |
| X1/X2-akseli | 180 mm |
| Z1/Z2-akseli | 705/620 mm |
| Y1-akseli (revolveri 1) | +45 mm |
| Johteet | extra vahvat rullajohteet |
| Pääkara | |
| Kara type 1 | 0-7.000 rpm , 16,5 / 22 kW bei S1 / S6/40% / 42mm |
| Kara type 2 | 0-5.000 rpm, 18 / 23kW bei S1 / S6/40% / 65mm |
| Vetosylinteri | hydraulinen |
| Tankokapasiteetti | 42 tai 65 mm |
| Vastakara | |
| Kara type 1 | 0-7.000 rpm , 16,5 / 22 kW bei S1 / S6/40% / 42mm |
| Vetosylinteri | hydraulinen |
| Työkalurevolverit | |
| Työkalupaikkojen lukumäärä | 12 työkalupaikkaa / revolveri |
| Työkalunpitimen tyyppi | BMT45 or VDI25 |
| CNC-ohjaukset | |
| Versio 1 | Siemens 840D Solution Line |
| Versio 2 | Fanuc 31iTB |
| Varusteet | |
| Työkalurevolverit | Vakiona |
| Pyörivät työkalut |
Vakiona
|
| Vastakara | Vakiona |
| Y-akseli | Vakiona |

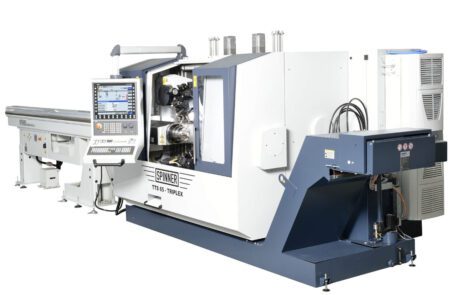

| Tangosyöttömakasiini | Optio |

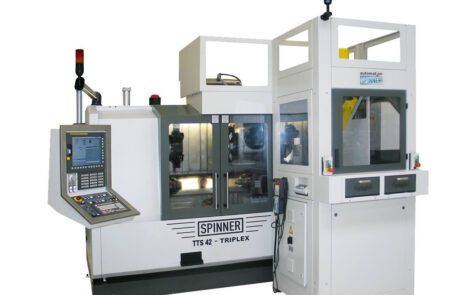

| Automaatio | Robottiautomaatio ja intergoidut ratkaisut optiona |
| Yleistä | |
| Mitat (P x L x K) | 2880 x 2130 x 1990 mm |
| Paino | ~7.500 kg |
