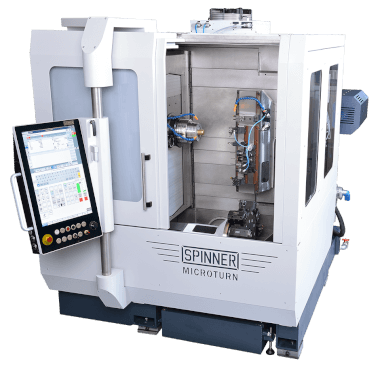

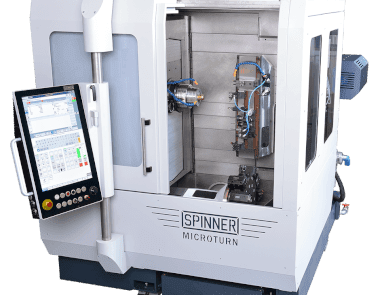

SPINNER MICROTURN LT Supertarkka sorvauskeskus Y-akselilla

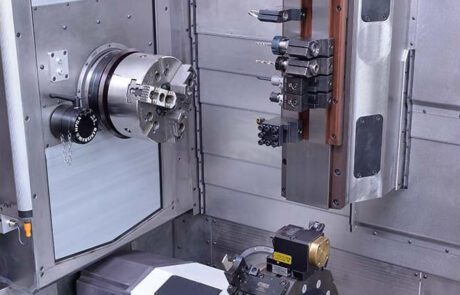

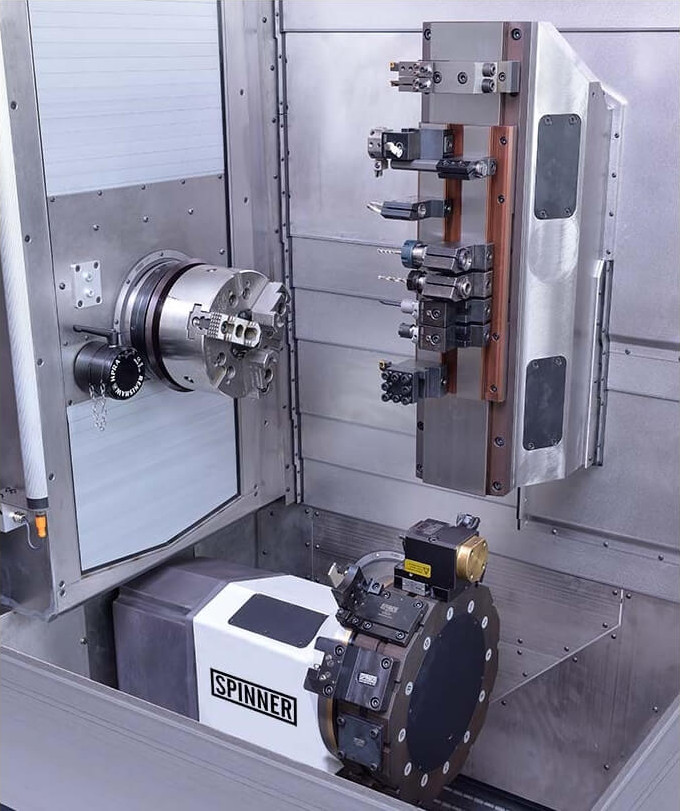

MICROTURN-LT on supertarkka sorvauskeskus on yhdistelmä alle micronin tarkkuuden tarkkuussorvia ja monitoimisorvia. Koneella voidaan tuottaa todella korkealaatuisia kappaleita. Integroitu pääkara tekee X/Z liikkeet tarkalla toistotarkkuudella jolloin saavutetaan pienimmätkin toleranssit. Työkalut on sijoitettu kahteen työalueeseen:

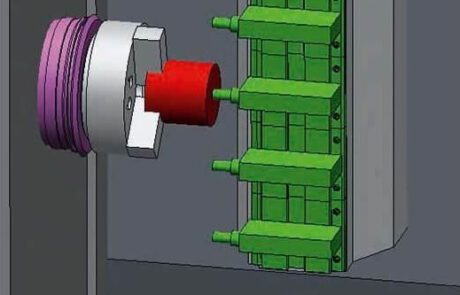

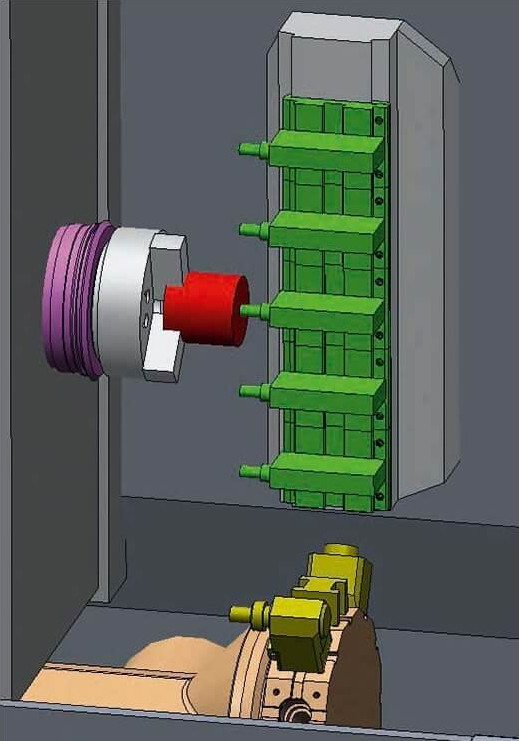

- kiinteään työkalulankkuun tarkkuussorvausta varten.
- y-akselilla varustettuun revolveriin sorvausta ja jyrsintää varten.
Kaikilla akseleilla on vakiona mittasauvat.
Markkinoilla ei ole muuta vastaavan tarkkuuden konetta.
Koneet on tehty Spinnerin saksan tehtaalla Sauerlach-Munhenissä.
| Työkappaleen koko | |
| Halkaisija | 1-250 mm |
| Pituus | 1-200 mm |
| Akseliliikkeet | |
| X-akseli | 600 mm |
| Z-akseli | 350 mm |
| Y-akseli | +-50 mm |
| Johteet | ultratarkat rullajohteet |
| Kara | |
| Kara type 1 | 5.200 rpm / 16,5 KW / 110 Nm / 52 mm |
| Kara type 2 | 6.000 rpm / 16,5 KW / 110 Nm / 52 mm |
| Kara type 3 | 7.000 rpm, 10,5 KW / 64Nm / 32 mm |
| Kara type 4 | 10.000 rpm, 10,5 KW / 64Nm / – |
| Vetosylinteri | hydraulinen |
| Tankokapasiteetti | 32 tai 52 mm |
| Työkalurevolveri | |
| Työkalupaikkojen lukumäärä | 12 |
| Työkalupitimen tyyppi | BMT45 |
| Varusteet | |
| Työkalulankku | Vakiona |
| Työkalurevolveri | Vakiona |
| Pyörivät työkalut | Vakiona |
| Kärkipylkkä | Ei saatavilla |
| Vastakara | Optio |
| Y-akseli | Vakiona |
| Tangonsyöttömakasiini | Optio |
| Automaatio | Robottiautomaatio ja intergoidut ratkaisut optiona |
| Yleistä | |
| Mitat (P x L x K) | 2010 x 2830 x 2890 mm |
| Paino | ~6.500 kg |
