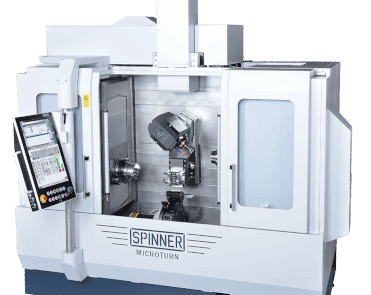

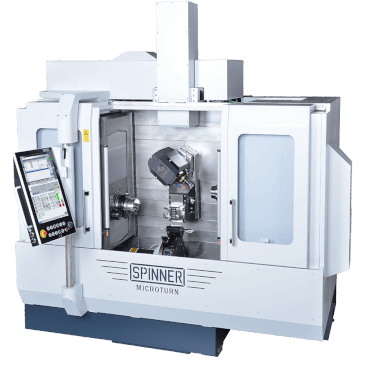

SPINNER MICROTURN LTBS Supertarkka sorvauskeskus Y- ja B-akseleilla sekä vastakaralla

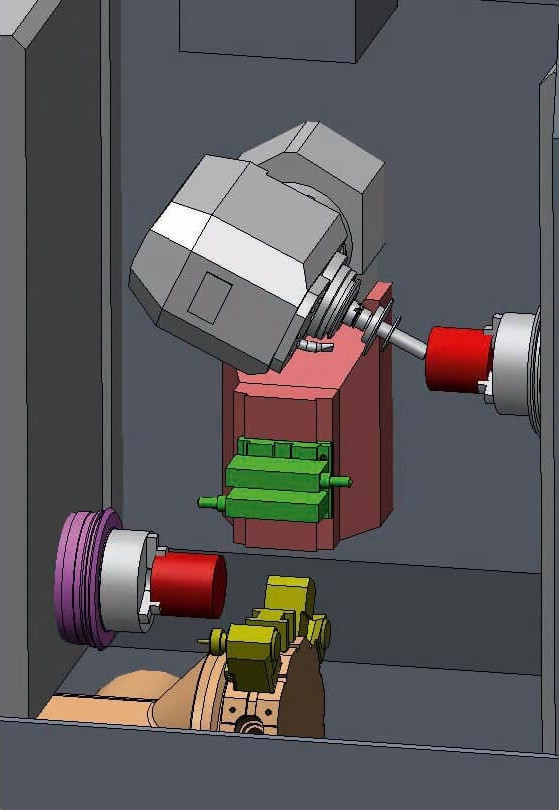

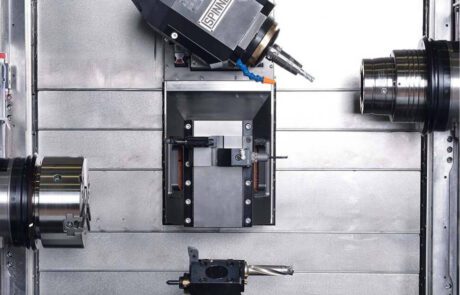

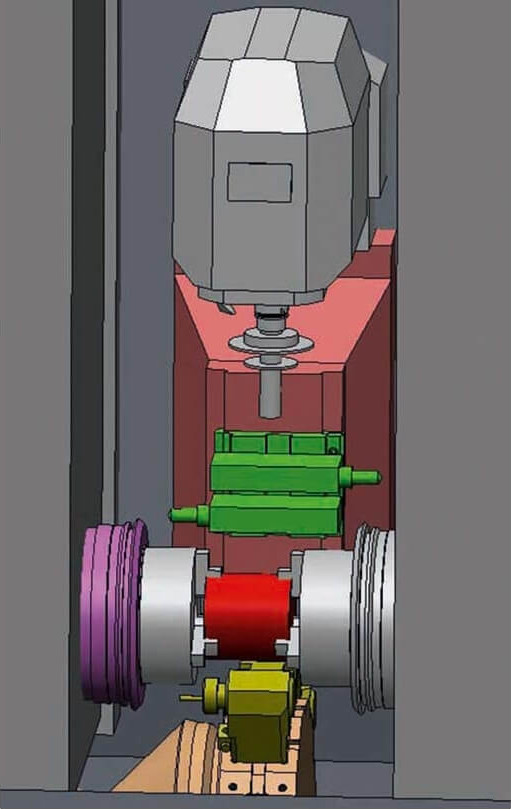

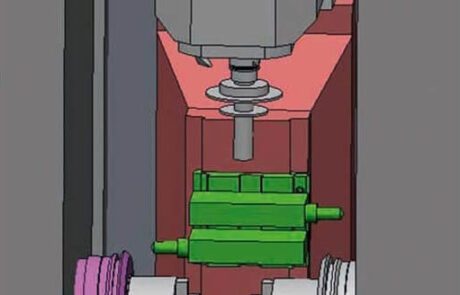

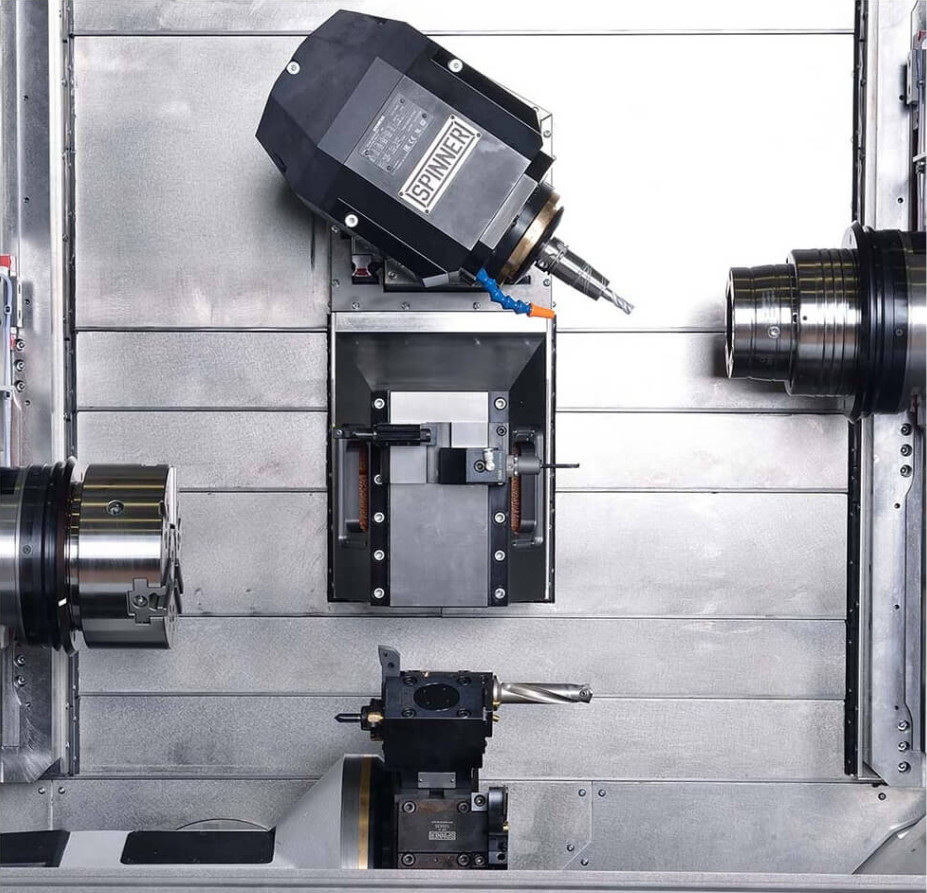

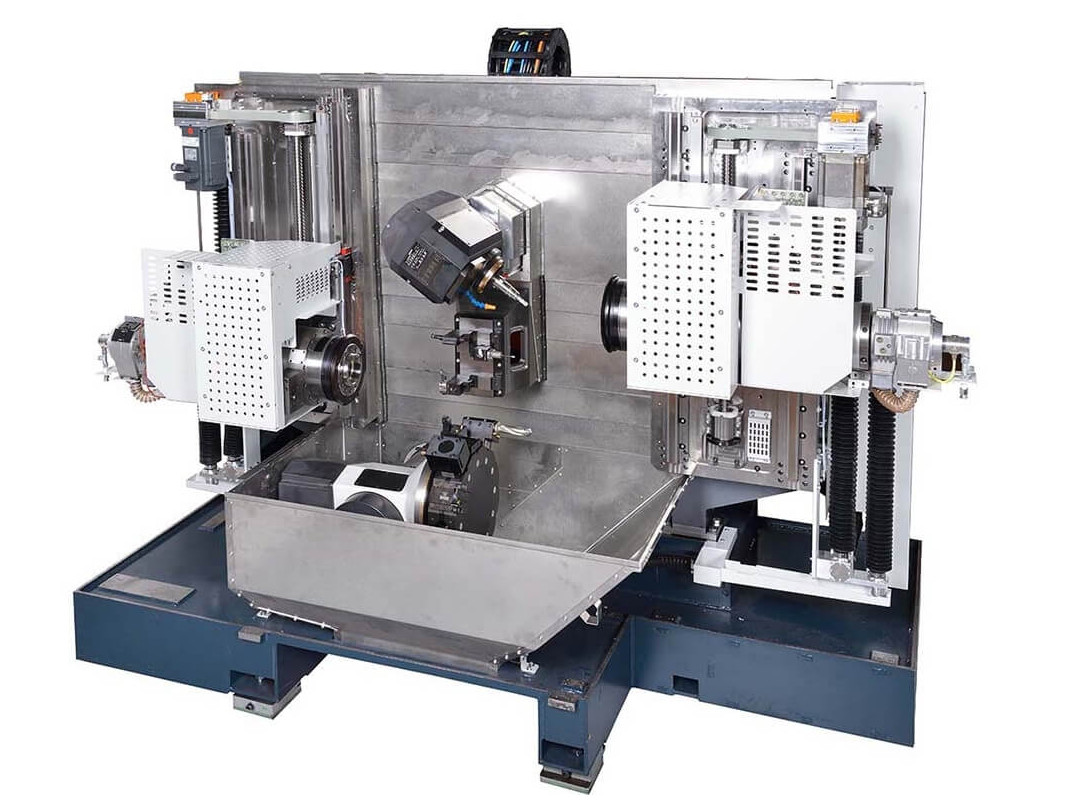

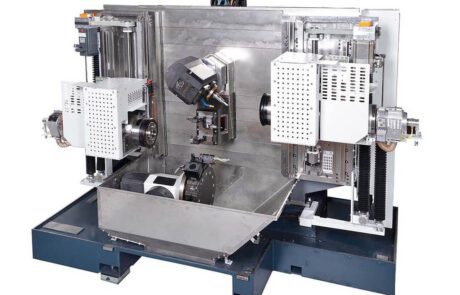

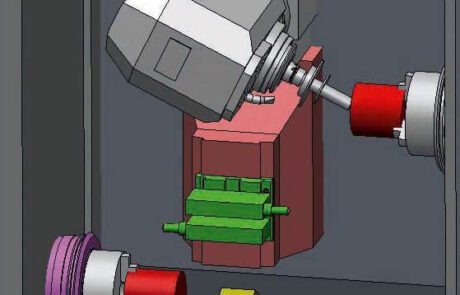

MICROTURN-LTBS supertarkka sorvauskeskus on yhdistelmä alle micronin tarkkuuden tarkkuussorvia ja 5-akselista monitoimisorvia. Koneella voidaan tuottaa todella korkealaatuisia kappaleita valmiiksi kerralla. Identtiset integroidut karat tekevät X/Z liikkeet tarkalla toistotarkkuudella, jolloin saavutetaan pienimmätkin toleranssit. Työkalut on sijoitettu kolmeen työalueeseen:
- kiinteään työkalulankkuun tarkkuussorvausta varten.
- y-akselilla varustettuun revolveriin sorvausta ja jyrsintää varten.
- y- ja B-akseleilla sekä työkaluvaihtajalla varustettuun jyrsinkaraan monitoimitöitä varten.
Kaikilla akseleilla on vakiona mittasauvat.
Markkinoilla ei ole muuta vastaavan tarkkuuden sekä ominaisuuksien konetta.
Koneet on tehty Spinnerin saksan tehtaalla Sauerlachissa, Munchenissä.
| Työkappaleen koko | |
| Halkaisija | 1-250 mm |
| Pituus | 1-200 mm |
| Akseliliikkeet | |
| X-akseli | 600 mm |
| Z-akseli | 350 mm |
| Y1-akseli | +-50 mm |
| Y2-akseli | +-50 mm |
| Johteet | ultratarkat rullajohteet |
| Vasen Kara | |
| Kara type 1 | 5.200 rpm / 16,5 KW / 110 Nm / 52 mm |
| Kara type 2 | 6.000 rpm / 16,5 KW / 110 Nm / 52 mm |
| Kara type 3 | 7.000 rpm, 10,5 KW / 64Nm / 32 mm |
| Kara type 4 | 10.000 rpm, 10,5 KW / 64Nm / – |
| Vetosylinteri | hydraulinen |
| Tankokapasiteetti | 32 tai 52 mm |
| Oikea Kara | |
| Kara type 1 | 5.200 rpm / 16,5 KW / 110 Nm / 52 mm |
| Kara type 2 | 6.000 rpm / 16,5 KW / 110 Nm / 52 mm |
| Kara type 3 | 7.000 rpm, 10,5 KW / 64Nm / 32 mm |
| Kara type 4 | 10.000 rpm, 10,5 KW / 64Nm / – |
| Vetosylinteri | hydraulinen |
| Tankokapasiteetti | 32 tai 52 mm |
| Jyrsinkara | |
| Karakierrokset | 12.000 rpm / 9 KW / 21 Nm |
| Työkalupitimen tyyppi | HSK40 |
| B-akseli | +-180° |
| Työkalupaikkoja makasiinissa | 33 tai 72 työkalupaikkaa |
| Työkalurevolveri | |
| Työkalupaikkojen lukumäärä | 12 |
| Työkalunpitimen tyyppi | BMT45 |
| Varusteet | |
| Työkalulankku | Vakiona |
| Työkalurevolveri | Vakiona |
| Pyörivät työkalut | Vakiona |
| Kärkipylkkä | Mahdollista käyttää vastakaralla |
| Vastakara | Vakiona |
| Y-akseli | Vakiona |
| Tangosyöttömakasiini | Optio |
| Automaatio | Robottiautomaatio ja intergoidut ratkaisut optiona |
| Yleistä | |
| Mitat (P x L x K) | 3030 x 2830 x 2890 mm |
| Paino | ~8.000 kg |
