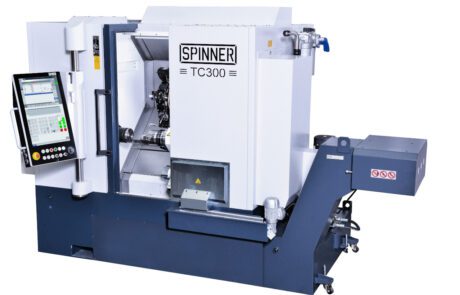

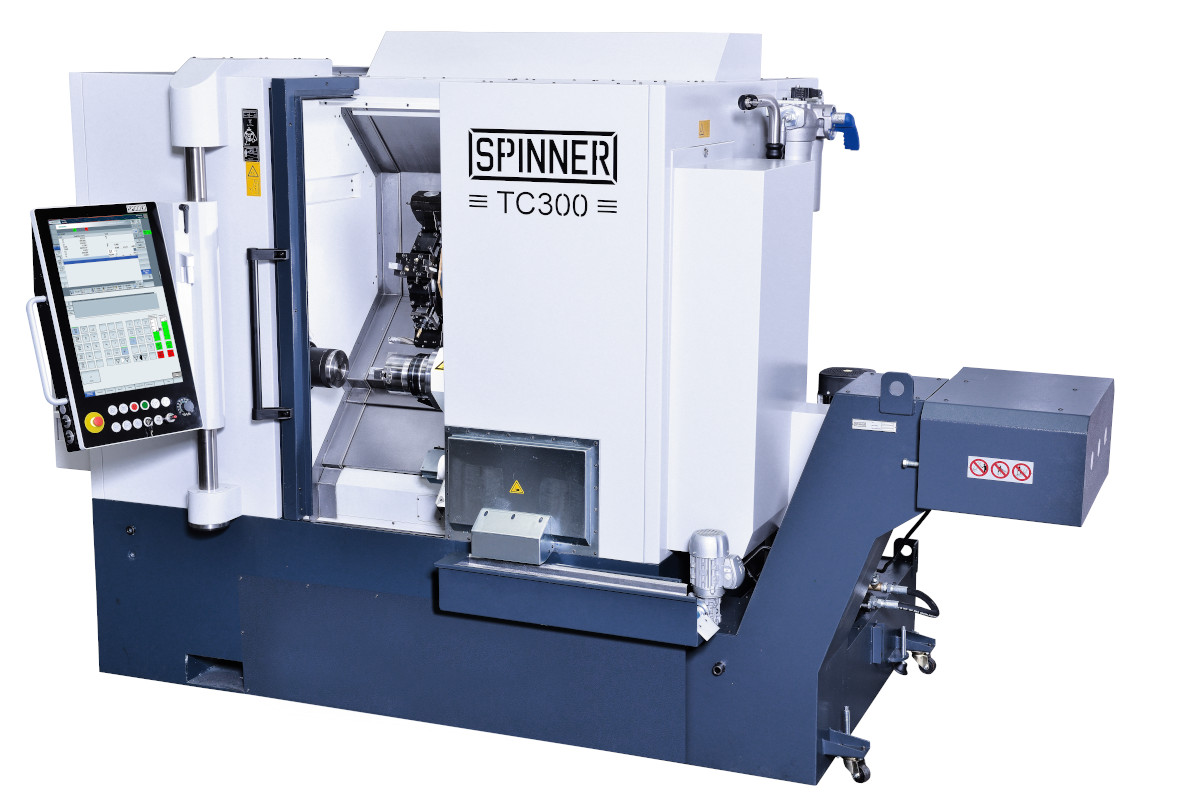

TC 300 CNC-Sorvi
TC300 erittäin kompakti CNC-sorvi varustettuna mm.:

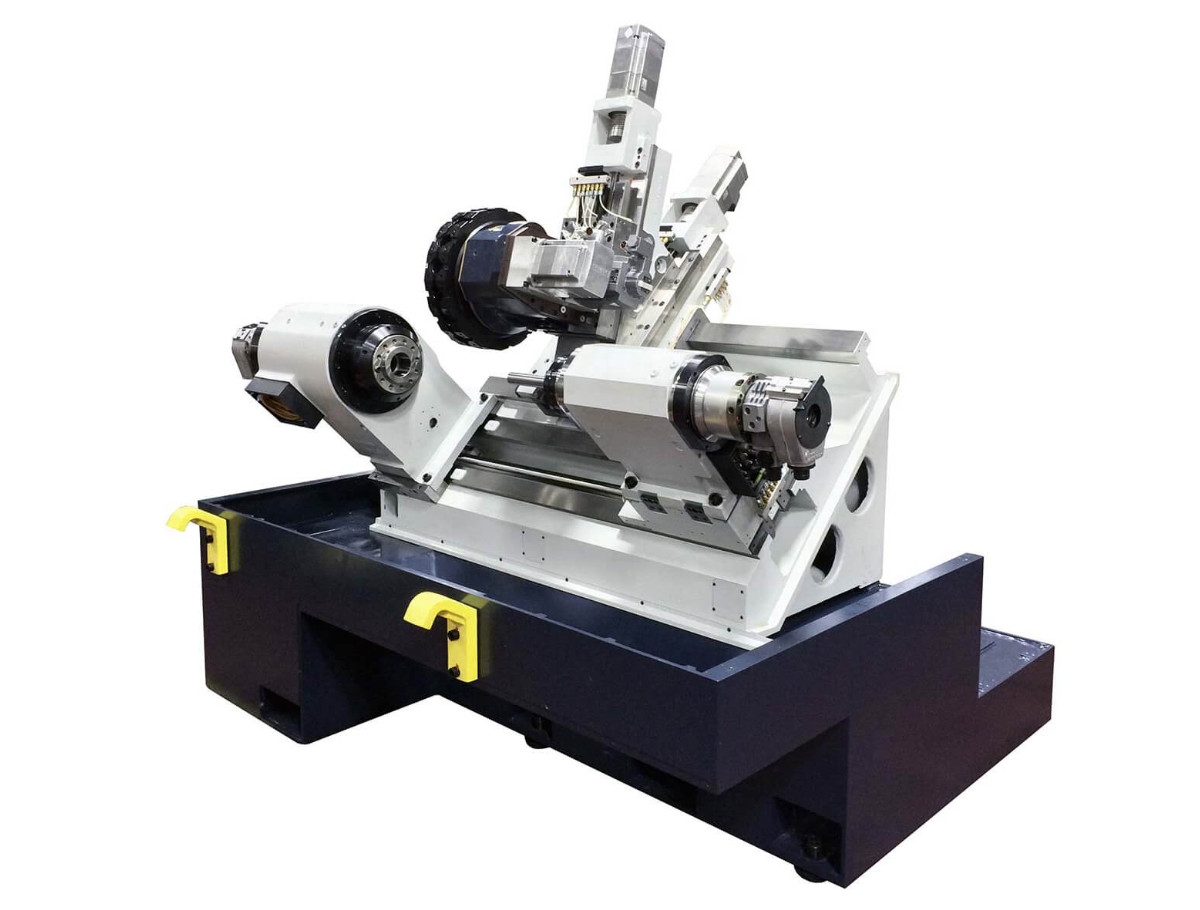

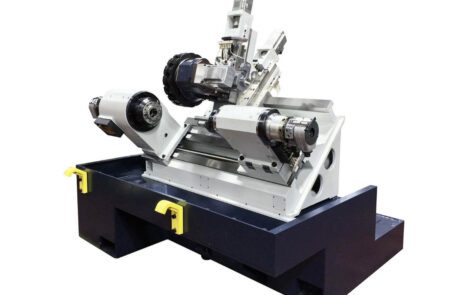

- Tukeva runko ja liukujohteet, joiden myötä kone sopii myös kovasorvaukseen
- Moderni ja dynaaminen integroitu kara nestejäähdytyksellä

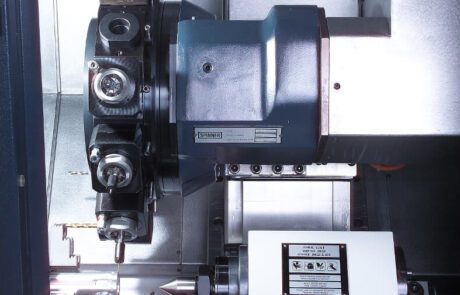

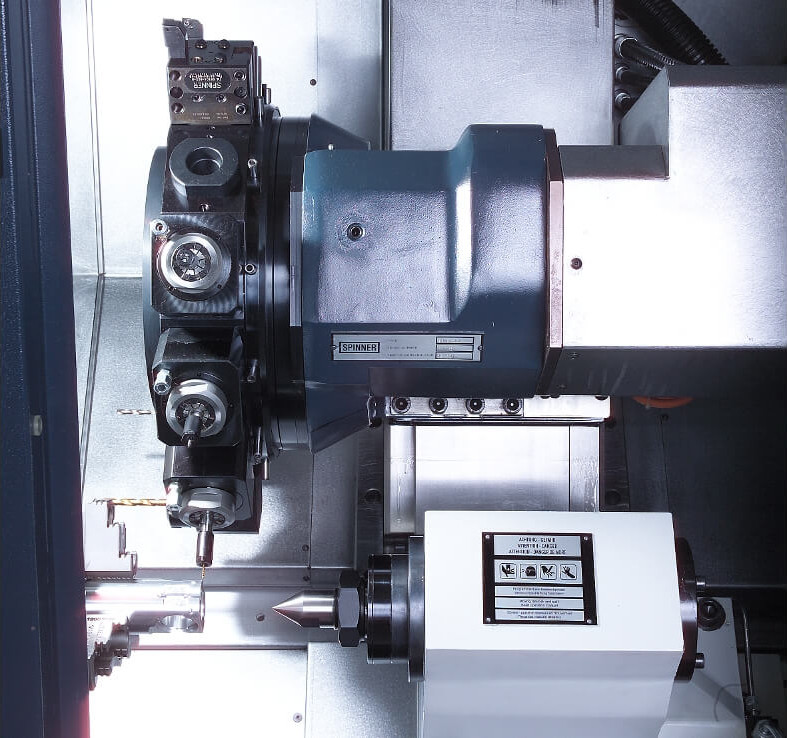

- Dynaaminen servorevolveri
- Kompakti design
- Y-akseli ja vastakara saatavilla optiona
Tavallinen käyttökohde TC300:lle on vaativat kappaleet valmistettuna tankomateriaalista tai kappaleaihioista.
| Työkappaleen koko | |
| Halkaisija | 1-150 mm |
| Pituus | 1-400 mm |
| Akseliliikkeet | |
| X-akseli | 180 mm |
| Z-akseli | 450 mm |
| Y-akseli | +-40 mm |
| Johteet | tukevat karkaistut liukujohteet |
| Pääkara | |
| Kara type 1 | 0-6.000 rpm , Pmax 15 kW / 96Nm / 42mm |
| Kara type 2 | 0-5.000 rpm , Pmax 23,5 kW / 150Nm / 52mm |
| Kara type 3 | 0-4.000 rpm , Pmax 34 kW / 325Nm / 65mm |
| Vetosylinteri | hydraulinen |
| Tankokapasiteetti | 42, 52 or 65 mm |
| Vastakara | |
| Kara type 1 | 0-7.000 rpm, Pmax 13,8 kW / 189Nm |
| Vetosylinteri | hydraulinen |
| Työkalurevolveri | |
| Työkalupaikkojen lukumäärä | 12 tai 16 |
| Työkalunpitimen tyyppi | BMT45 or VDI25 |
| Varusteet | |
| Työkalurevolveri | Vakiona |
| Pyörivät työkalut |
Optio
|
| Kärkipylkkä | Optio |
| Vastakara | Optio |
| Y-akseli | Optio |
| Tangosyöttömakasiini | Optio |

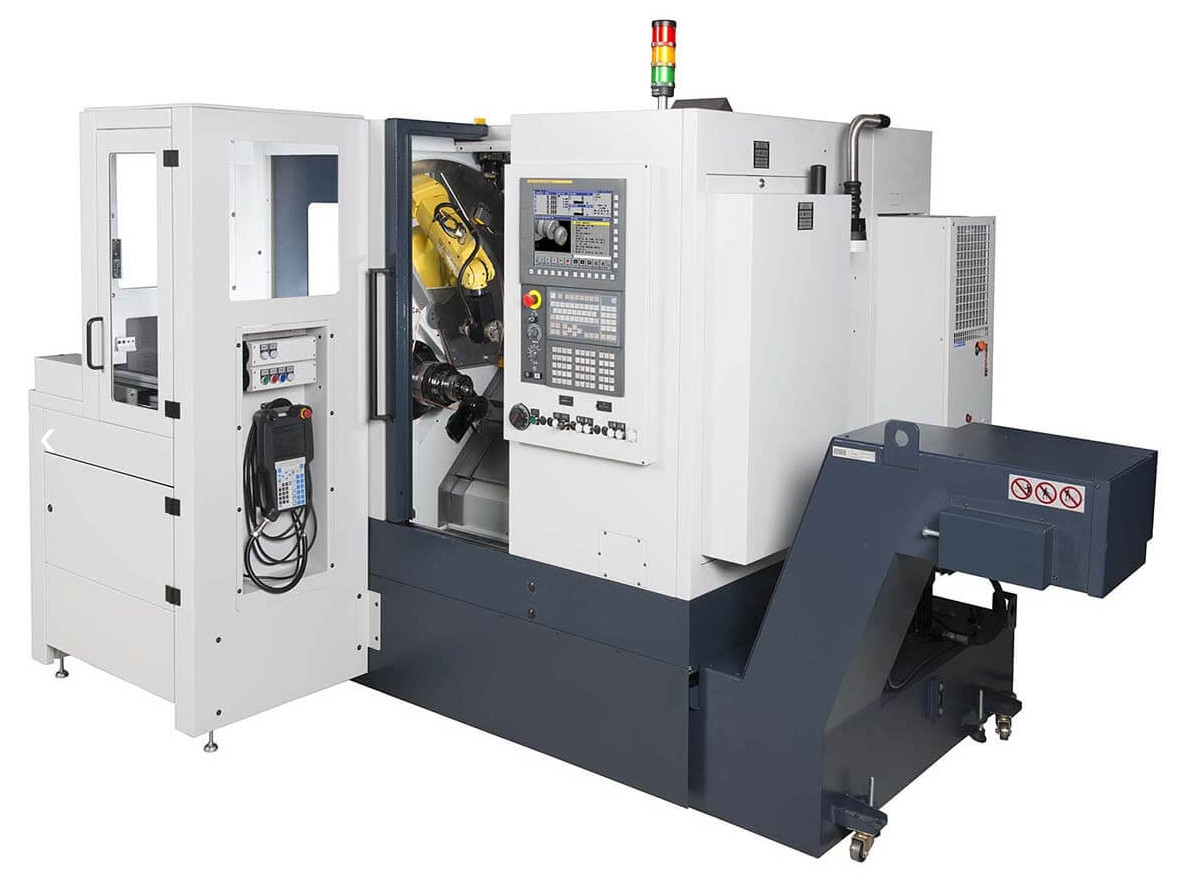

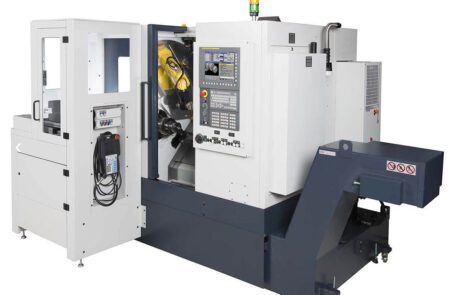

| Automaatio | Robottiautomaatio ja intergoidut ratkaisut optiona |
| Yleistä | |
| Mitat (P x L x K) | 2430 x 1700 x 2165 mm |
| Paino | ~4.200 kg |
