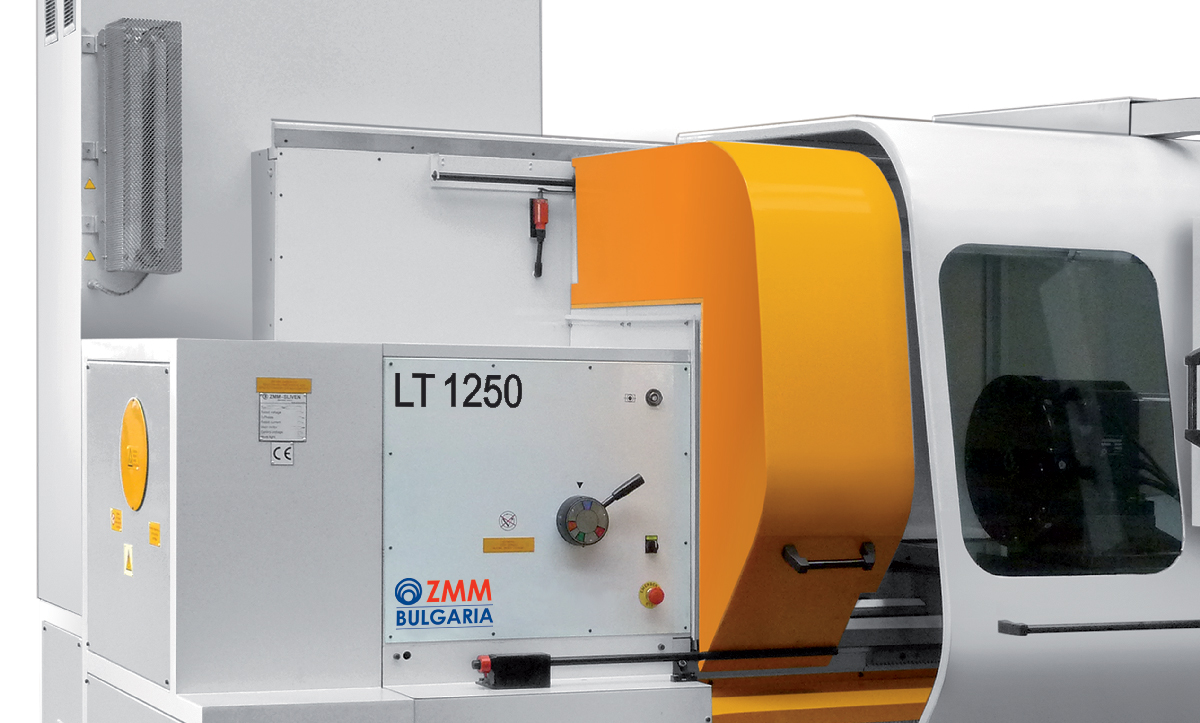

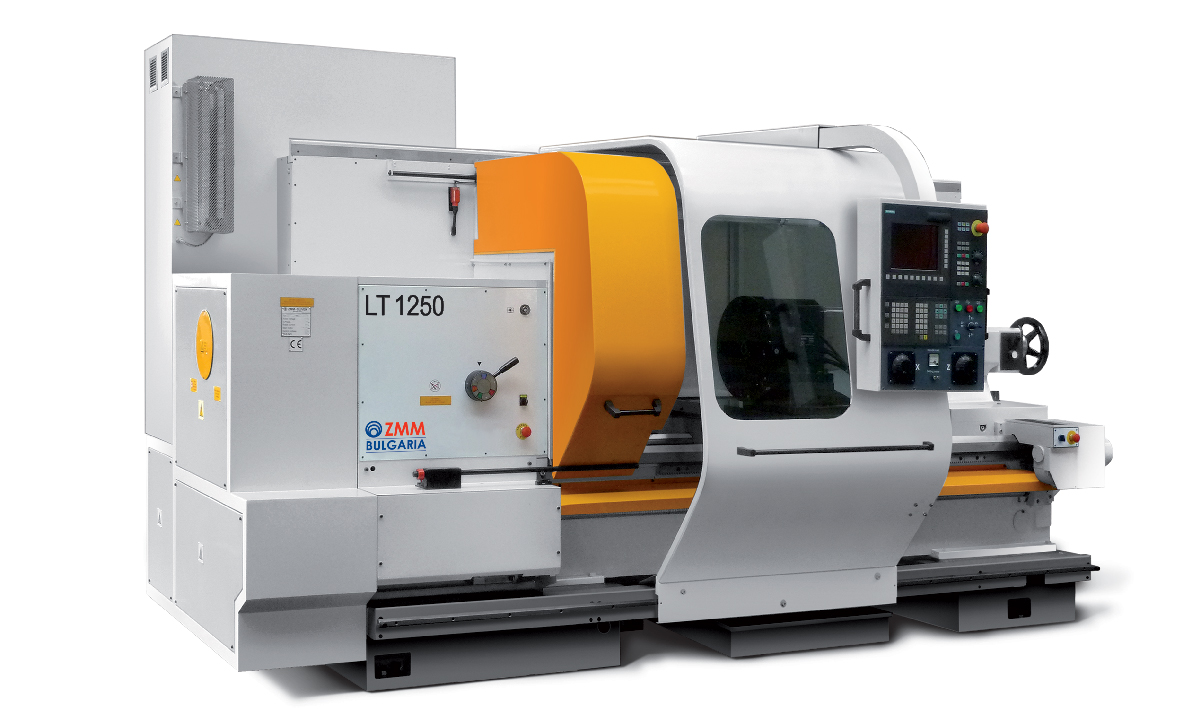

ZMM LT1250 vaakajohteinen CNC-sorvi
Tuotenumero:
Lisätiedot
| Merkki | ZMM |
|---|---|
| Alkuperämaa | Bulgaria |
| Ohjaus | Fagor, Fanuc, Heidenhain, Siemens |
| Karaputken halkaisija mm | 155 |
| Maksimi sorvaushalkaisija mm | 1320 |
| Maksimi sorvauspituus mm | 1500, 3000, 4000, 5000, 6000 |
| Tekniset tiedot ZMM LT1250 | |
| Kapasiteetti | |
| Kärkikorkeus mm | 635 |
| Kärkiväli mm | 1500; 3000; 4000; 5000; 6000 |
| Pyörähdyshalkaisija johteilla mm | 1320 |
| Pyörähdyshalkaisija poikittaiskelkalla mm | 940 |
| Pedin leveys mm | 700 |
| Kara | |
| Karan laippa DIN 55027 nro | 15 |
| Karan etulaakerin halkaisija mm | 200 |
| Karaputken halkaisija mm | 155 |
| Karan kartio (metrinen) nro | 160 |
| Karanopeudet | |
| I-alue rpm | 3,7–15,6 |
| II-alue rpm | 14,7–62 |
| III-alue rpm | 58–250 |
| IV-alue rpm | 235–1000 |
| Karanopeuksien määrä | 4 |
| Liikkeet ja syötöt | |
| Pituussyöttö (Z-akseli) m/min | 8 (max) |
| Poikittaissyöttö (X-akseli) m/min | 8 (max) |
| Pikaliike (Z ja X-akselit) m/min | 8 (max) |
| Poikittaiskelkan suurin liike mm | 650 |
| Kuularuuvit | |
| Z-akseli mm | 63 × 10 |
| X-akseli mm | 40 × 10 |
| Kärkipylkkä | |
| Pinolin halkaisija mm | 125 |
| Pinolin kartio Morse nro | 6 |
| Pinolin liike mm | 250 |
| Käytöt ja servot | |
| Karamoottorin teho kW | 30 (AT180LL4) |
| Z-akselin servomoottorin teho kW/Nm | 4,87 / 27 (1FK7101) |
| X-akselin servomoottorin teho kW/Nm | 2,29 / 11 (1FK7063) |
| Karan suurin vääntömomentti Nm | 5000 |
| Z-akselin vetovoima daN | 1600 |
| X-akselin vetovoima daN | 800 |
| Työkalunpidin | Pikavaihtotyyppi MD1 |
| CNC-järjestelmä | Vakiona Siemens, saatavana myös Heidenhain, Fanuc, Fagor |
| Paino | Kärkivälillä 3000 mm paino kg 9800 |
