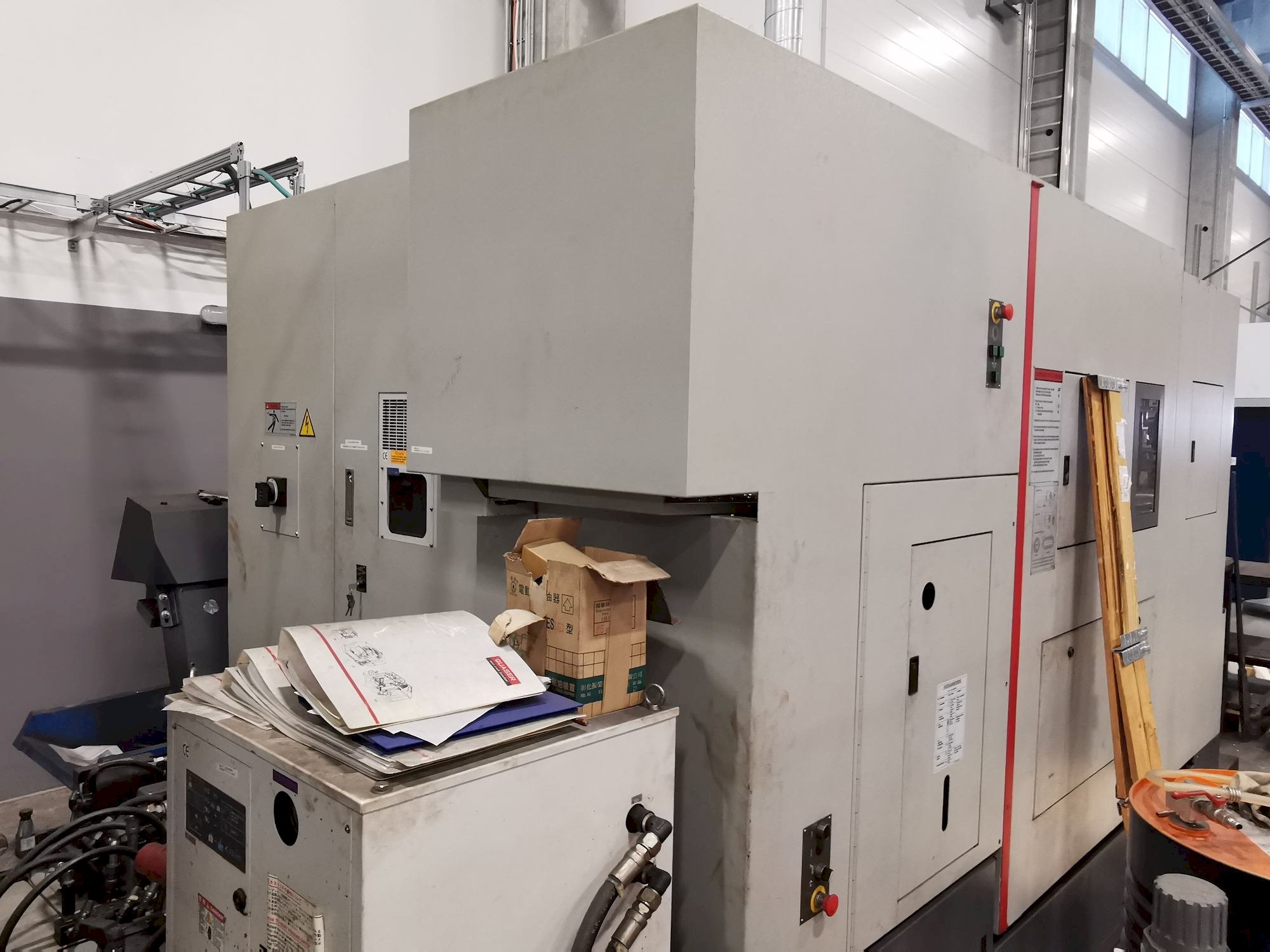

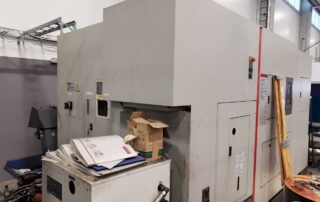

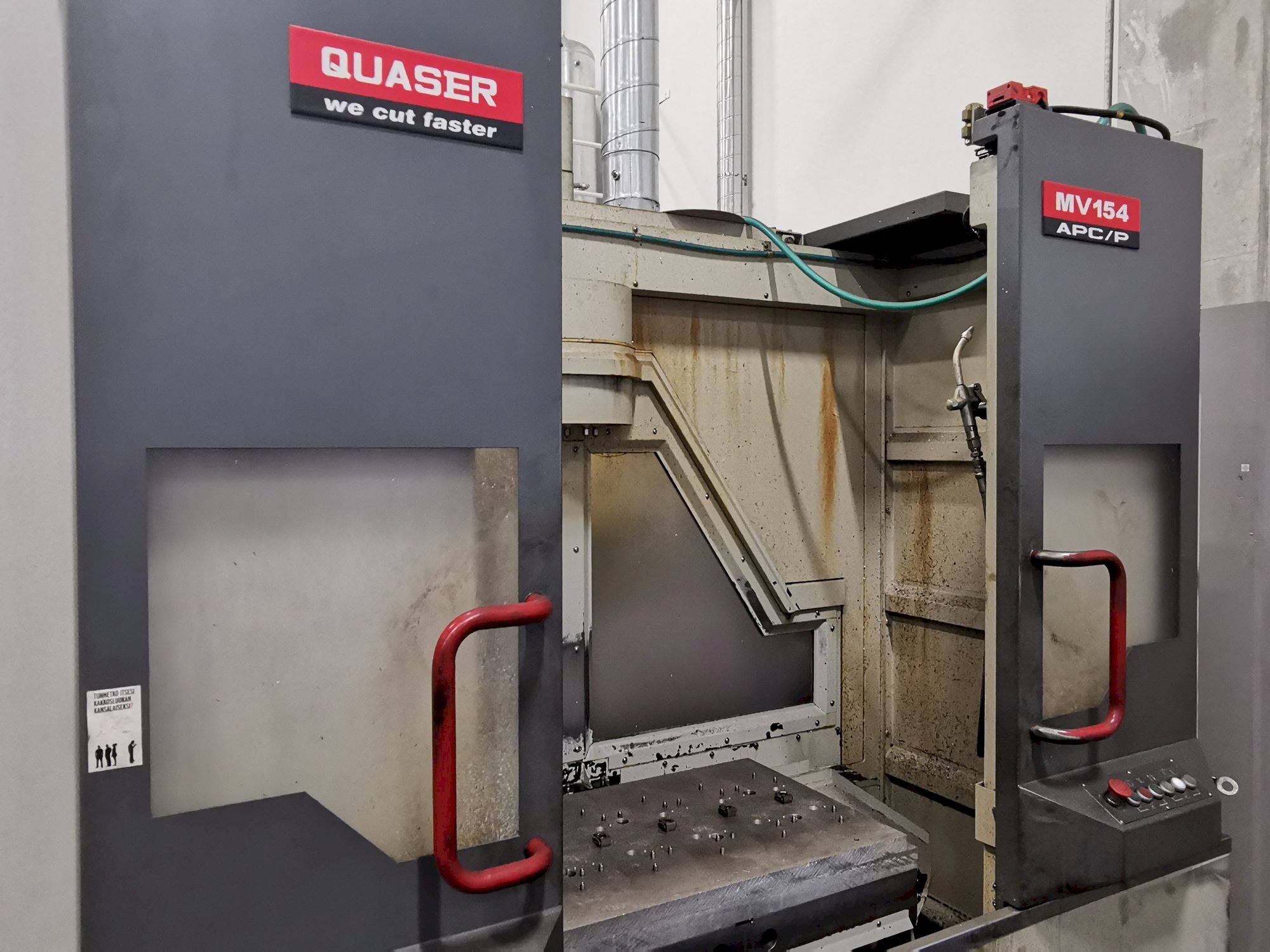

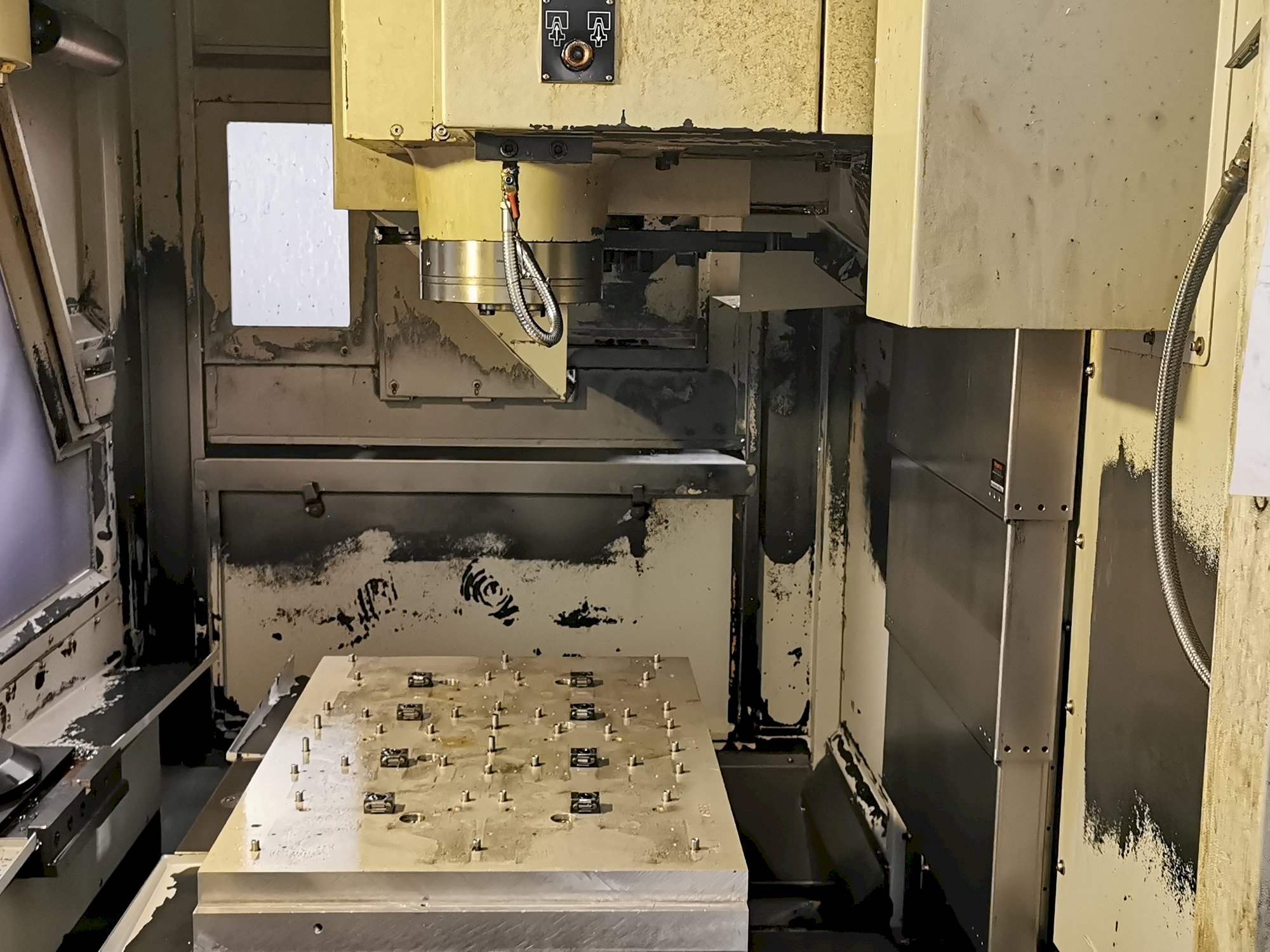

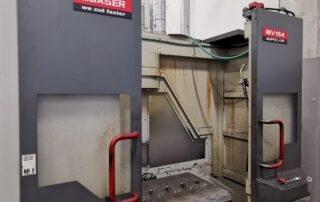

Quaserin MV-sarjan pystykarainen työstökeskus
MYYTY
| Yleiset tiedot | |

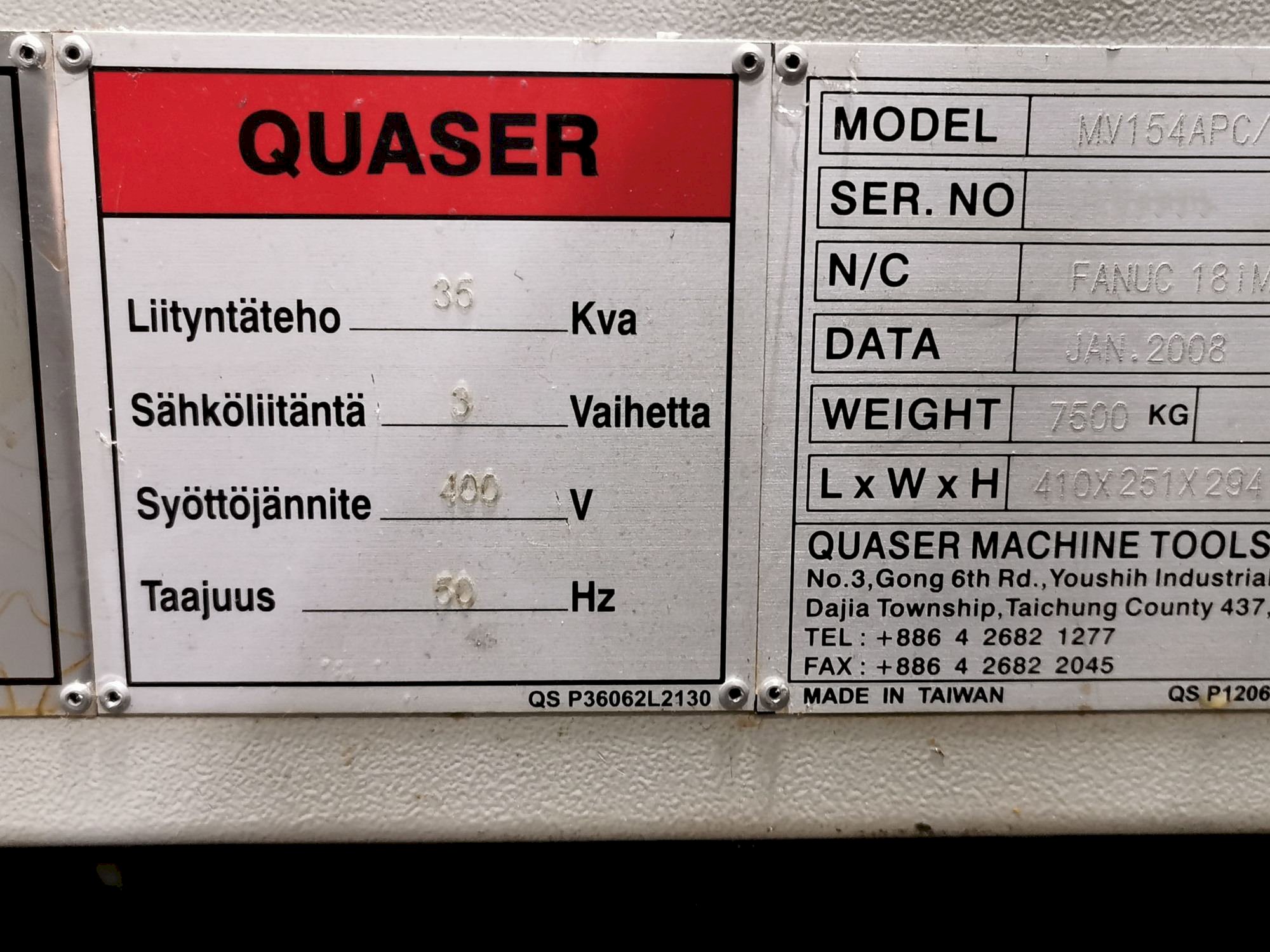

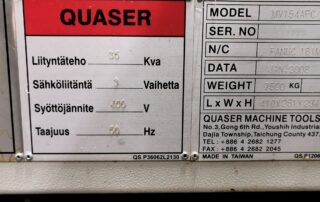

| Merkki/Malli | QUASER MV154APC/P12 |
| Vuosi | 2008 |
| Sijainti | Suomi |
| Tekniset tiedot | |

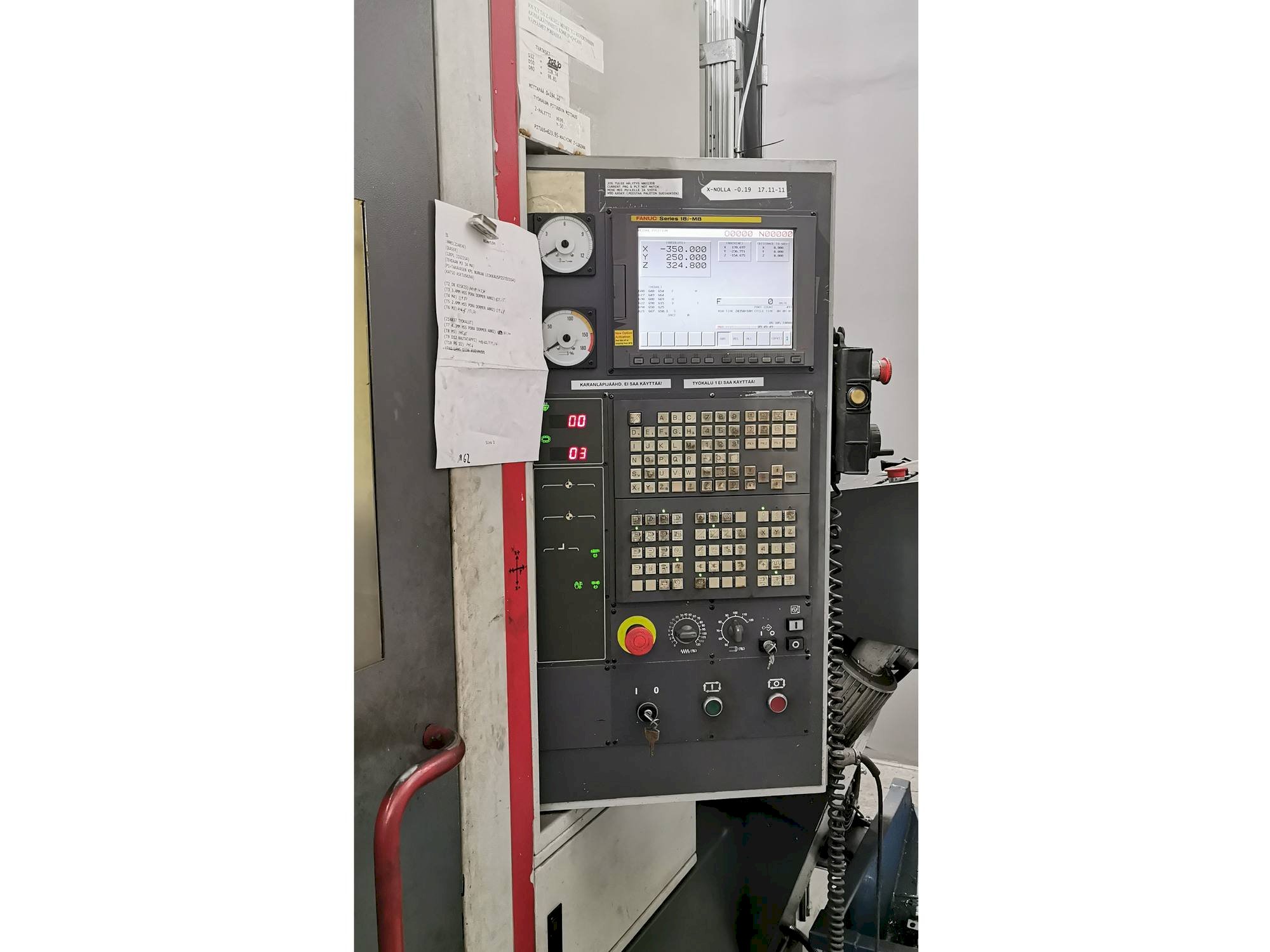

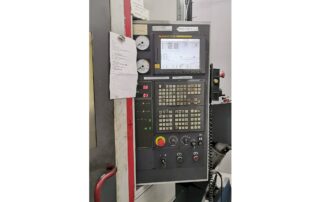

| Ohjaus | Fanuc 18i-MB |
| Pöydän pituusliike | X-akseli 700 mm |
| Pöydän poikkiliike | Y-akseli 500 mm |
| Karalaatikon pystyliike | Z-akseli 560 mm |
| Etäisyys karan päästä pöydän pintaan | 150-710 mm |
| Koneen korkeus | 2940 mm |
| Tilan tarve | 2510 x 4100 mm |
| Paino | 7500 kg |
| Työkalun kiinnitys | BT40 |

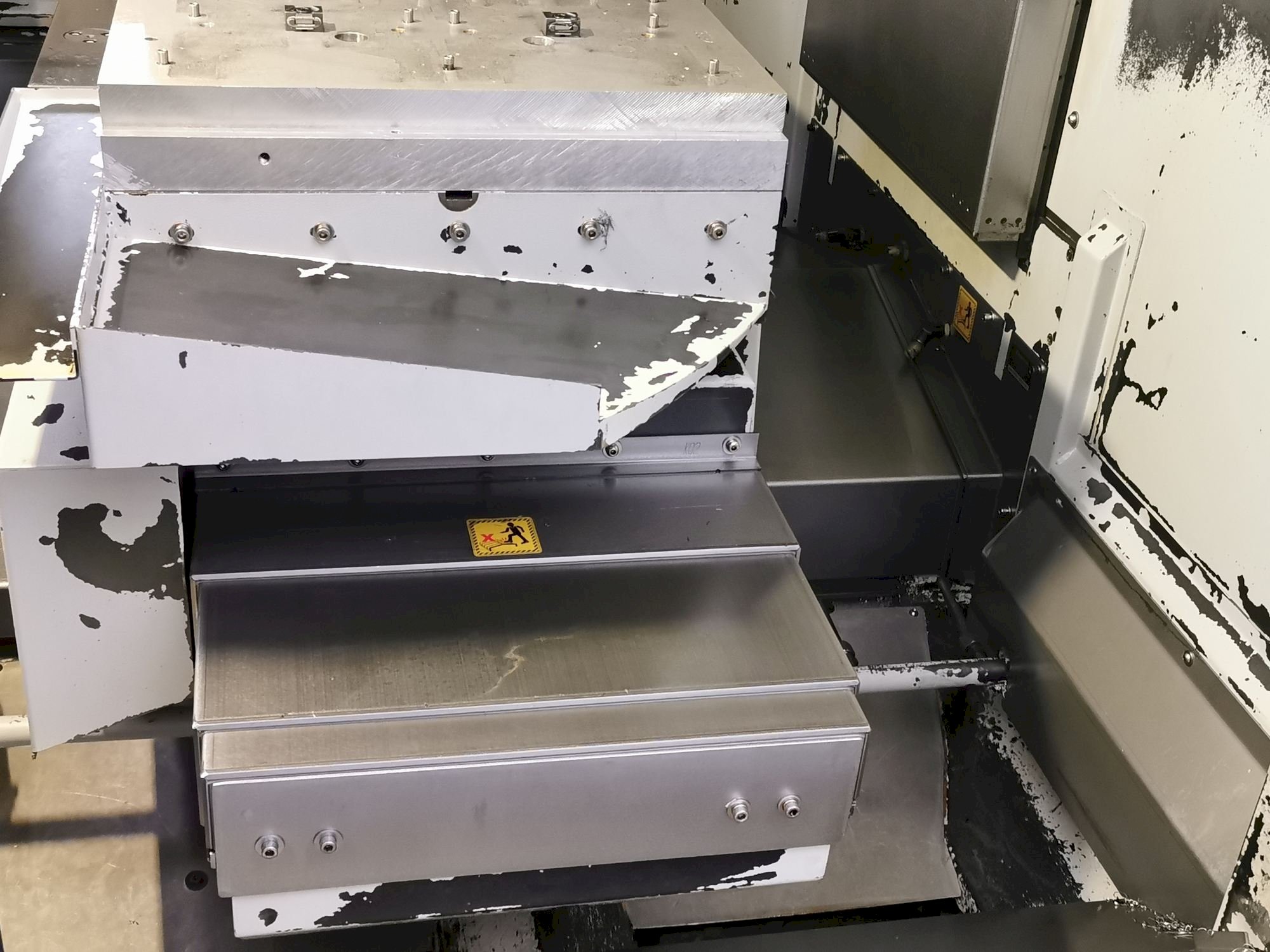

| Paletinvaihtaja | |
| Palettien lukumäärä | 2 kpl |

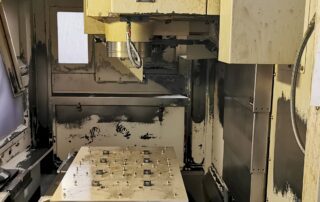

| Paletin koko | 800 x 500 mm |
| Suurin sallittu kuorma paletilla max. | 300 kg |
| Pöydän T-urien mitoitus (lkm. x koko) | 2 x 18 mm |
| Pöydän kierrereikien mitoitus, 32 kp | M16 x 2, syvyys 32 mm |
| Suurin työkappale | 800 x 500 x 320 mm |
| Paletin lukitusvoima | 45 kN |
| Kara | |
| Suurin pyörintänopeus | 12 000 1/min |
| Teho, S6-40%/S1-100% | 18,5/15 kW |
| Suurin vääntömomentti, S6-40%/S1-100% | 118/96 Nm |
| Kartio | 40 BT |
| Karalaakerien sisähalkaisija | 70 mm |
| Pikaliikkeet | |
| Pikaliike, X-, Y- ja Z-akselit | 40 m/min |
| Akselin työntövoima, X- akseli | 4712 N |
| Akselin työntövoima, Y-akseli | 8639 N |
| Akselin työntövoima, Z-akseli | 11519 N |
| Työkalunvaihtaja | 48 kpl |
| Muut varusteet | |
| Fanuc AC-karamoottori ja digitaaliset AC-servot | |
| Lastuamisnestelaitteet, suuttimet karan ympärillä | |
| Lastujen huuhtelu nesteen avulla sisäpuolisille lastunkuljettimille | |
| Läpikaranjäähdytys 20 bar | |
| Lastuamisnestepistooli lastujen huuhteluun | |
| Työvalaisin | |

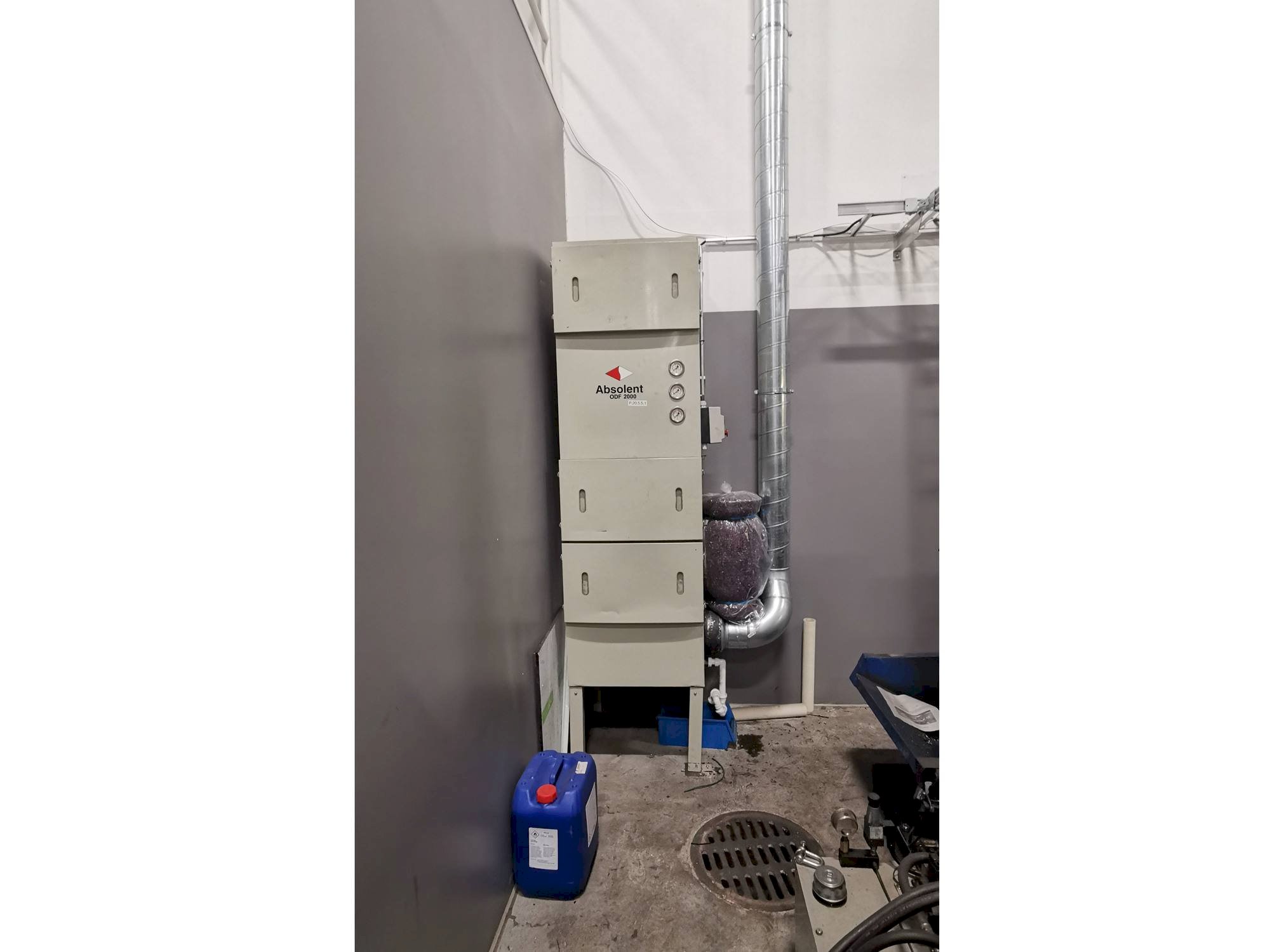

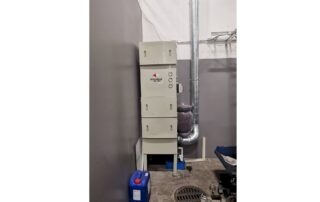

| Absolent -öljysumuerotin, kapasiteetti 2000 m³/h |
