MACHINE DATA SHEET / KONEEN TIEDOT | ||
GENERAL DATA / YLEISET TIEDOT | ||
Brand / Merkki | FAT Haco | |
Model / Malli | TUR 930 SMN x 2000 | |
Machine type / Koneen tyyppi | Central Lathe | |
Construction year / Valmistusvuosi | 2017 | |
Location / Sijainti | Poland | |
Country of origin / Alkuperämaa | Poland | |
Availability / Saatavuus | Immediately | |
TECNICAL INFORMATION / TEKNISET TIEDOT | ||
CONTROL / OHJAUS | ||

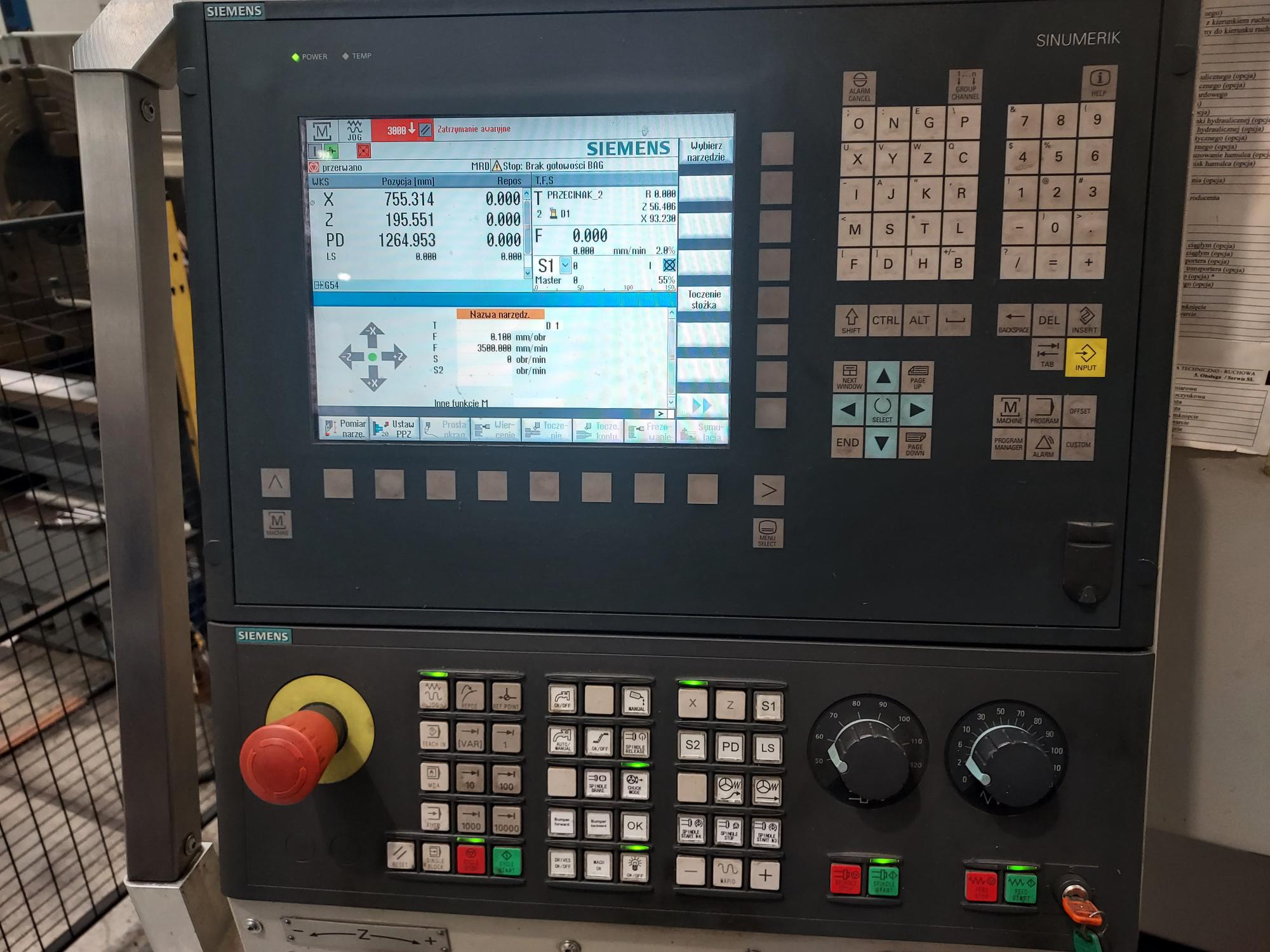

Brand / Merkki | Siemens | |
Version / Versio | 840D SL | |
Control language / Ohjauksen kieli | English | |
Language customizable / Kieli vaihdettavissa | Yes | |
SPINDLE / KARA | ||
Spinde speed range / Karan kierrosalue | 700 | mm |
Spindle bore / Karaporaus | 320 | mm |
Spindle nose / Karan pää | A2-20 | |
Spinde power / Karateho | 33 | kW |
Spindle torque / Karan vääntö | 4900 | Nm |

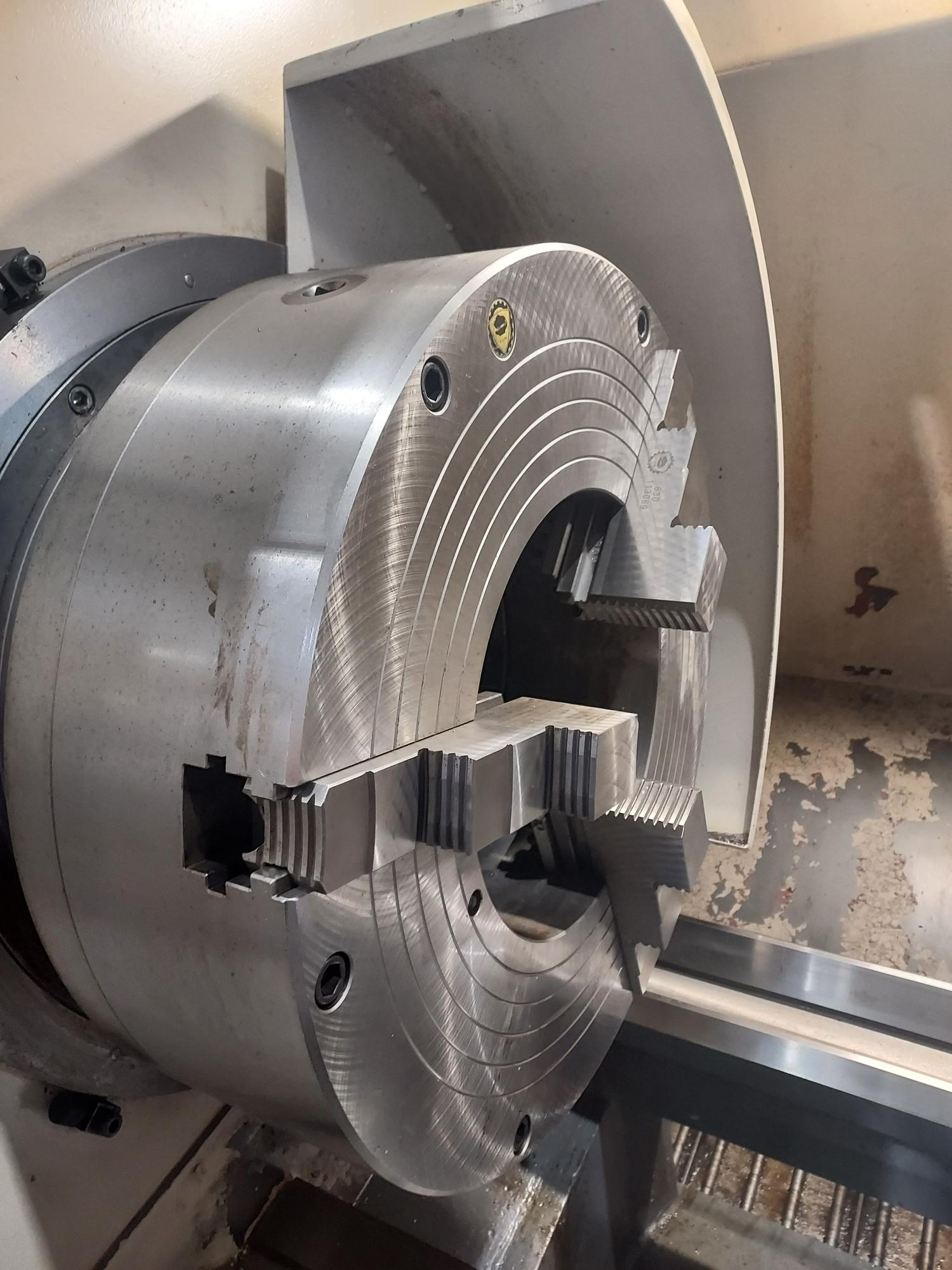

Chuck dia. / Pakan halkaisija | Front 630 mm, Rear 515 (boring 320) / Etupakka 630, takapakka 515 | mm (in) |
External cooling / Ulkoinen jäähdytys | Yes | |
CAPACITY / KAPASITEETTI | ||
WORKPIECE MAXIMUM SIZE / KAPPALEEN MAKSIMIKOKO | ||
Swing over bed / Pyörähdyshalkaisija johteilla | 950 | mm |
Swing over carriage / Pyörähdyshalkaisija kelkalla | 630 | mm |
Max length / Maksimipituus | 2000 / 12 000 | mm |
Max weight / Maksimipaino | 5000 | kg |
MOVEMENT LENGTHS / LIIKEPITUUDET | ||
X-movement / X-liike | 570 | mm |
C-axis / C-akseli | 360 (precision +/- 0.02 deg) | deg |
TOOLS / TYÖKALUT | ||
Tool holder type / Työkalupitimen tyyppi | Sauter revolver VDI 50 | |
Number of tool slots / Työkalupaikat | 8 | pcs |
Rotating tools / Pyörivät työkalut | 5000 | r/min |
Rotating tools / Pyörivät työkalut | 56 | Nm |
ACCESSORIES / LISÄVARUSTEET | ||
Chip conveyor / Lastunkuljetin | Yes | |
Laser device on rail with auto-positioning for easy measuring of work pieces / Lasermittalaite kiskoilla kappaleitten pituuden mittaukseen | Yes | |
Set of hard jaws / Kovien leukojen setti | Yes | |

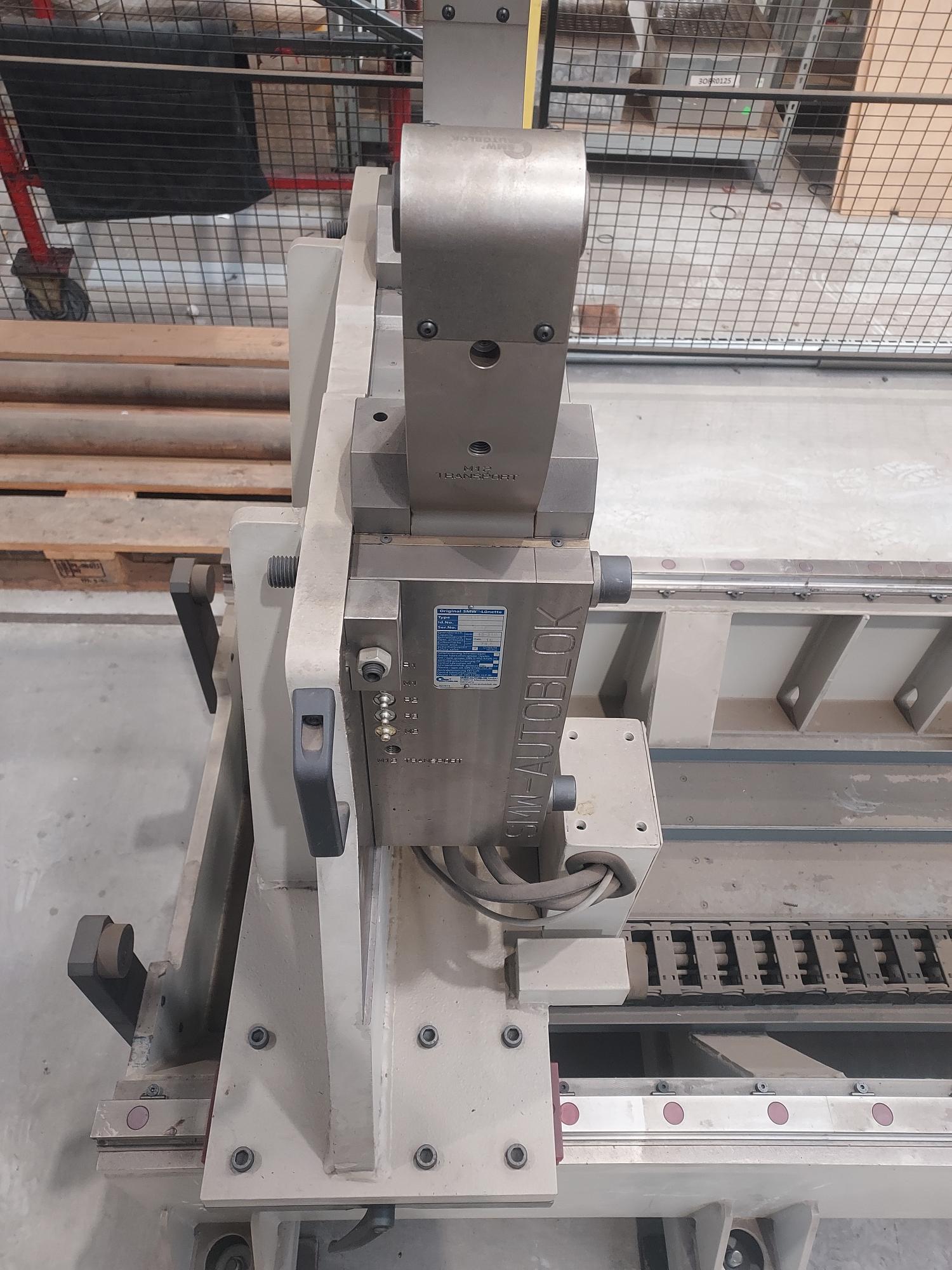

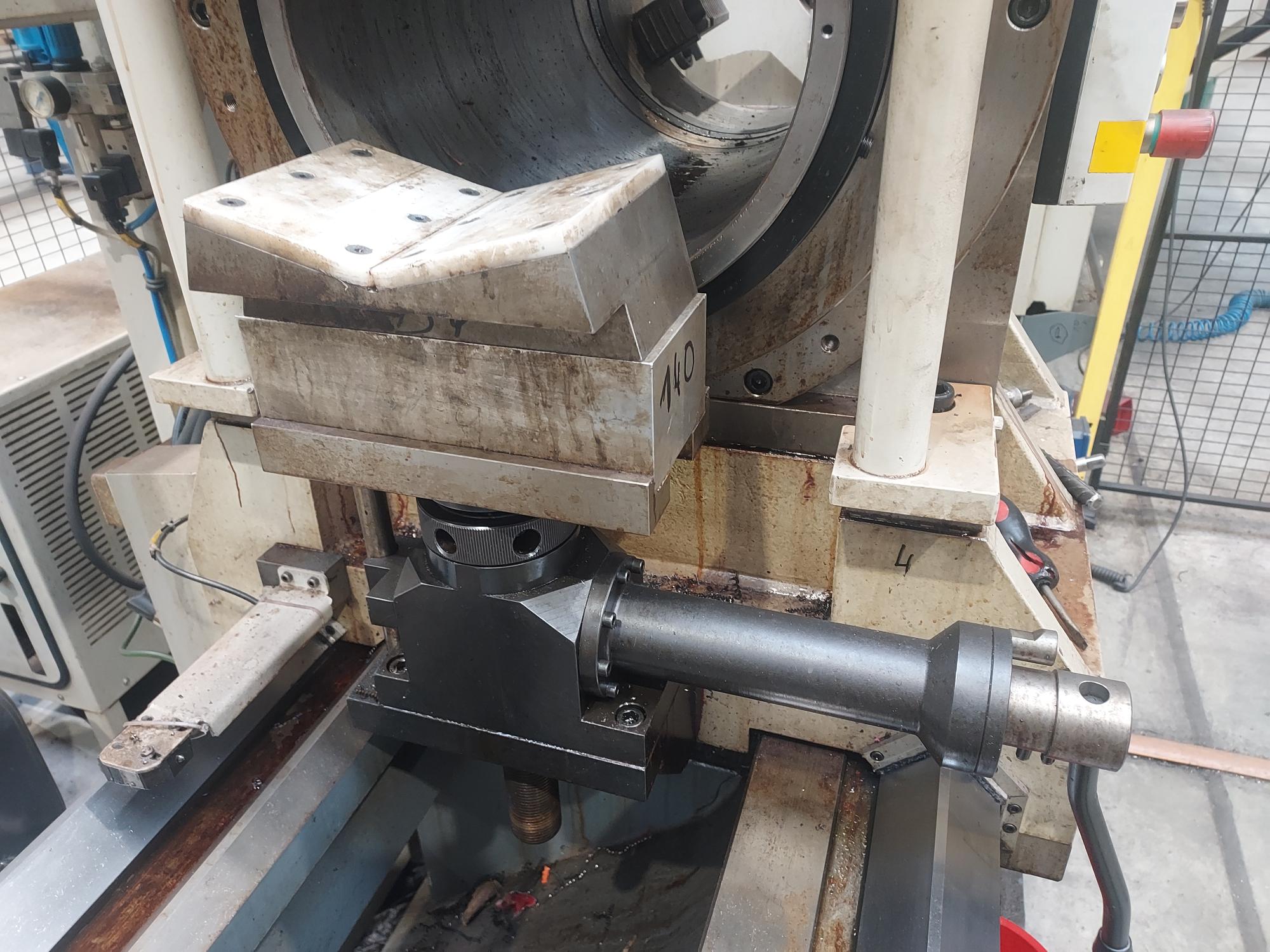

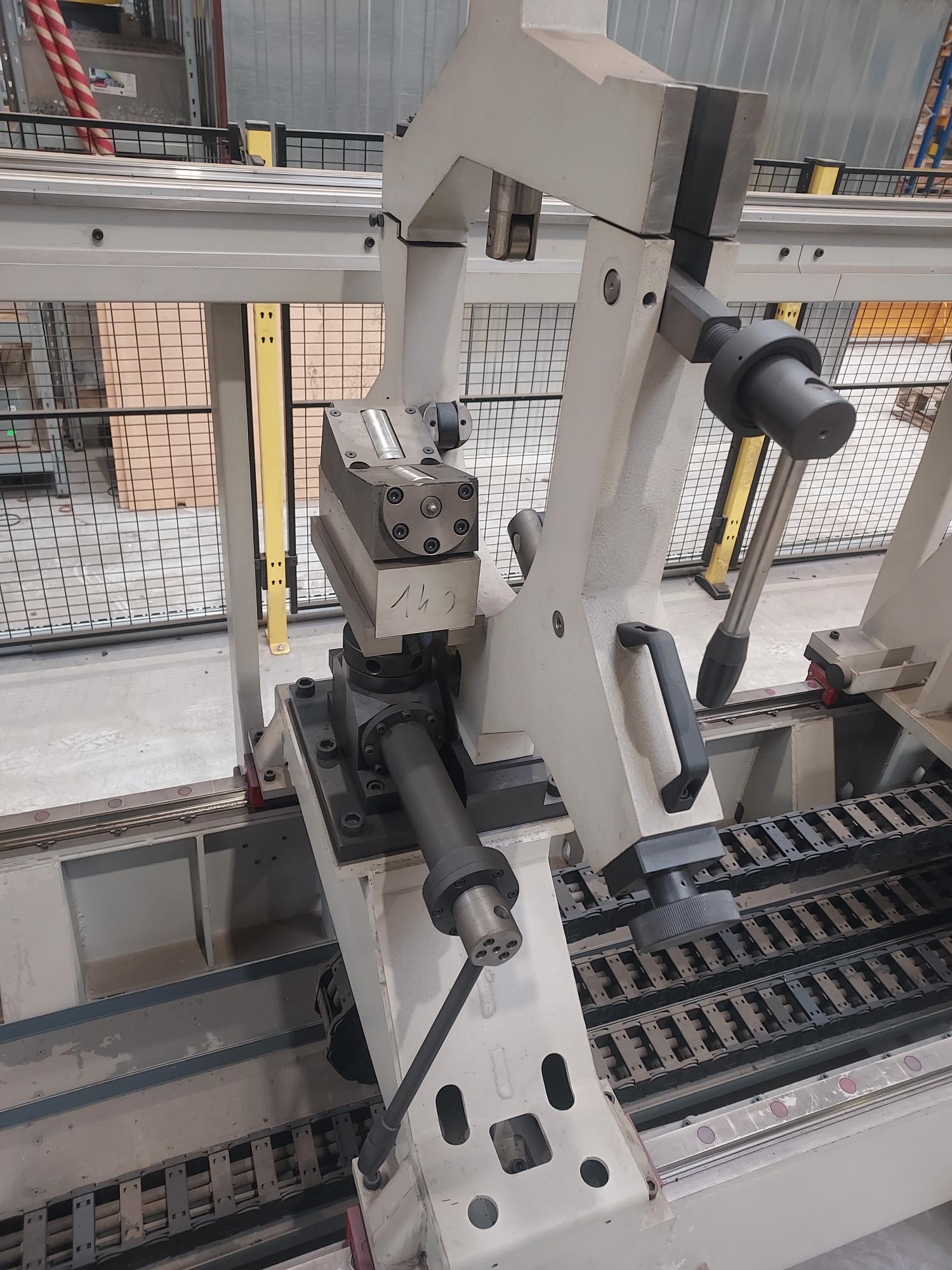

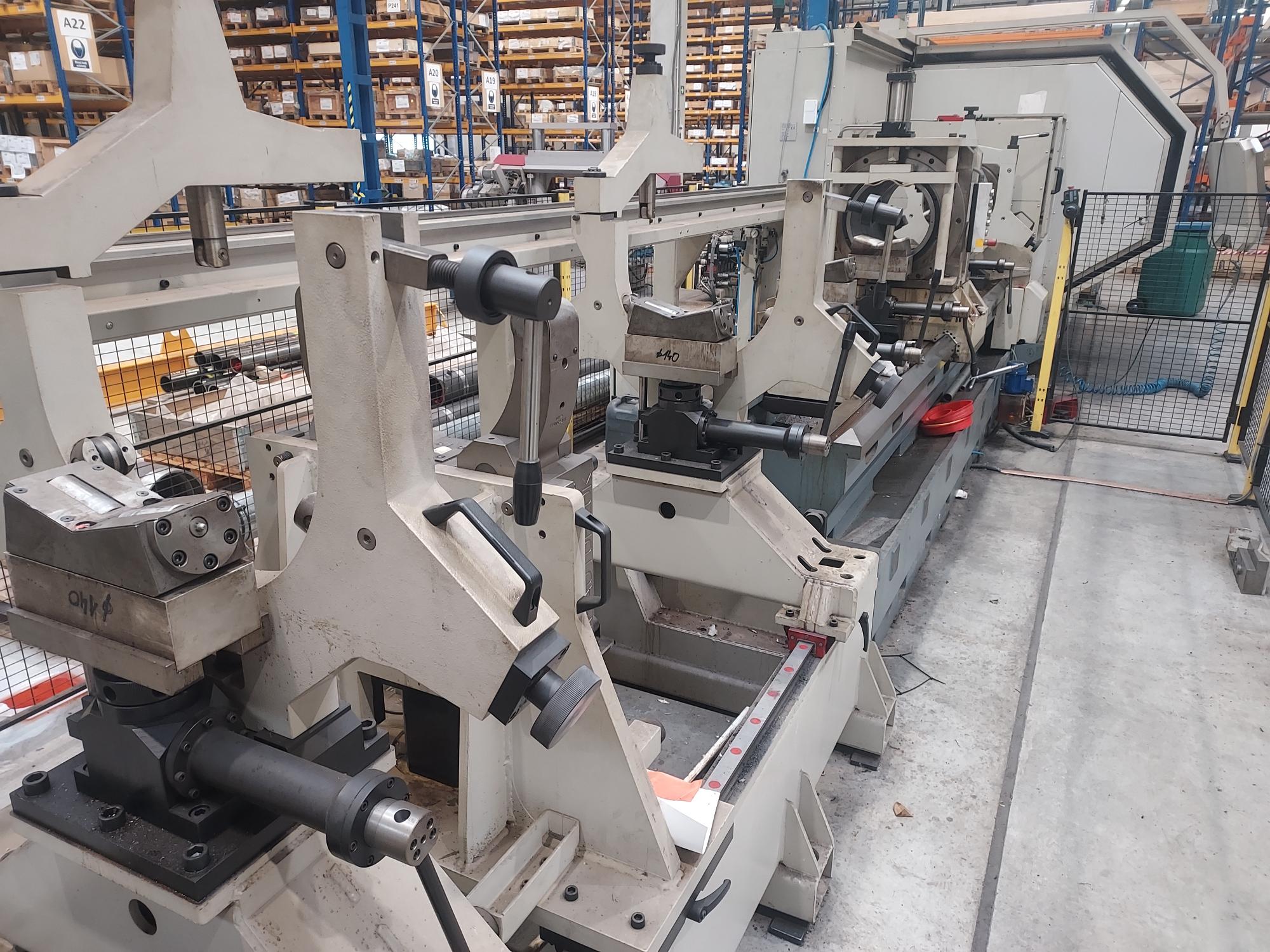

5 pcs special V-roll steady rests / 5 kpl V-rullatukilaakereita koneen taakse | Yes | |

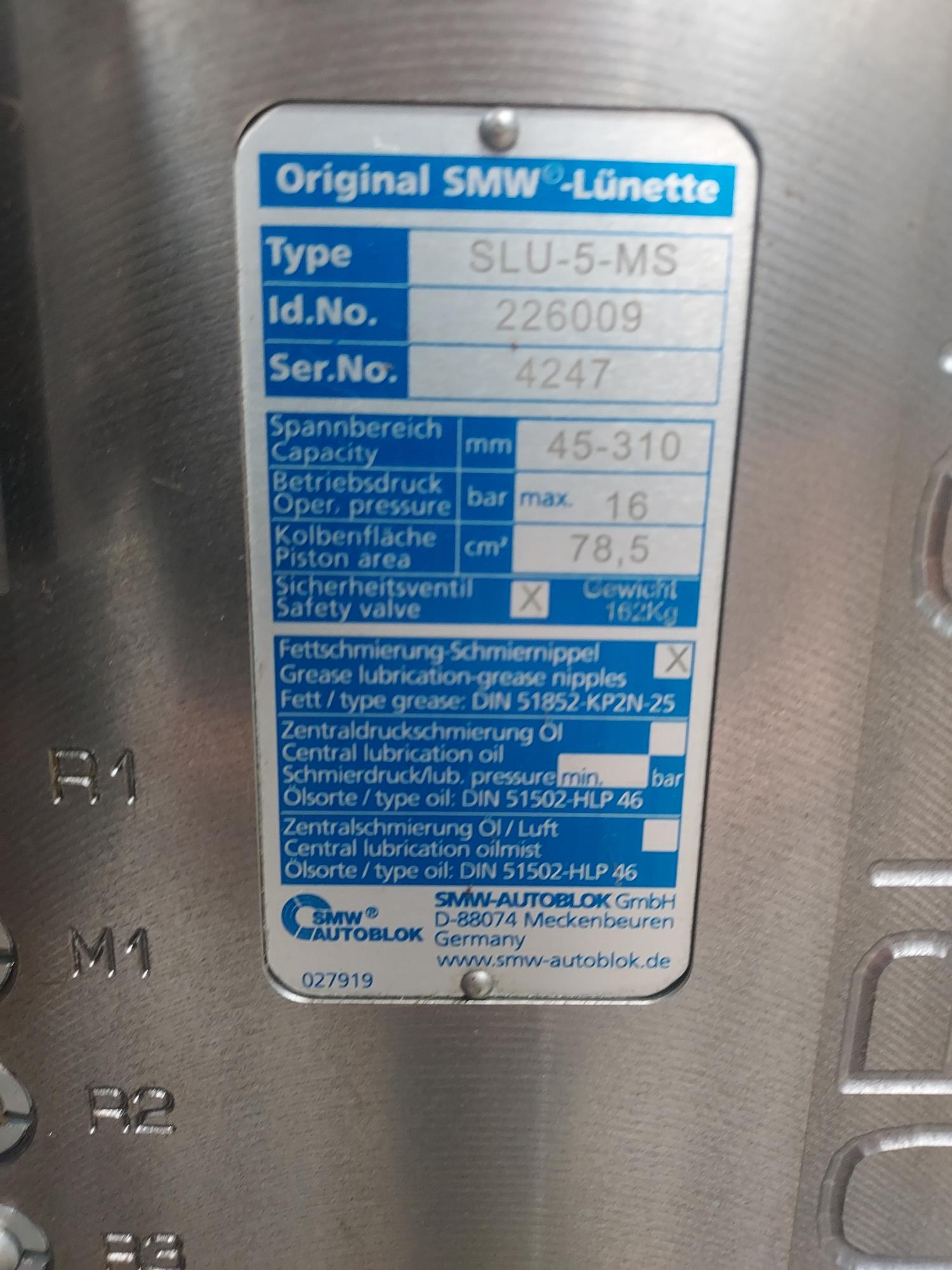

5 pcs hydraulic steady rests / 5 kpl hydraulisia tukilaakereita koneen taakse | Yes | |
Fences around the machine / Aidat koneen ympärille | Yes | |
Machine weight / Koneen paino | 11700 | kg |
